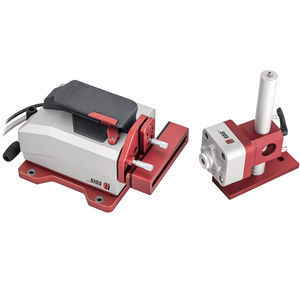

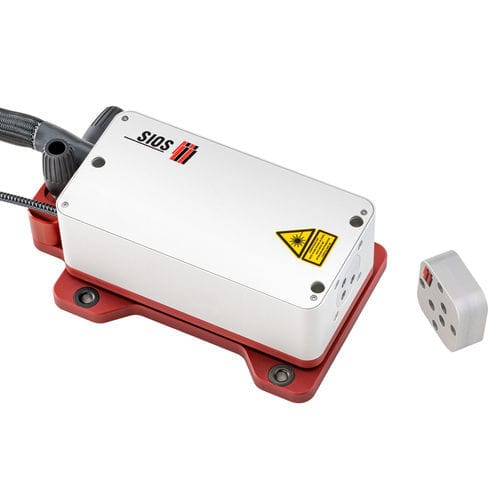

Interferômetro de calibração SP 5000 TR

para aplicações OEMpara medição de deslocamento subpicométricopara medição de comprimento

Sistema de medição interferométrica laser de feixe triplo para medições simultâneas e exactas do comprimento, inclinação e ângulo de guinada - sistema flexível de medição de comprimentos da mais alta precisão - fácil manuseamento e ajuste devido à deteção integrada da direção do feixe - podem ser utilizados vários reflectores ópticos, por exemplo, refletor esférico, espelho plano - Inclinação admissível do refletor de medição até ± 12,5° - design compacto - design da cabeça do sensor opcionalmente em alumínio, aço inoxidável ou invar - distância do feixe: 12 mm - são possíveis versões OEM, software OEM e versão de vácuo - deflexão do feixe com um espelho de deflexão ajustável disponível como opção - gama alargada de aplicações através de interfaces opcionais - opções de acionamento extensivas - software de calibração de acordo com as normas atualmente em vigor Muitas áreas de aplicação na indústria e na investigação requerem medições simultâneas altamente precisas de deslocamentos e ângulos. A aquisição simultânea dos ângulos de inclinação e de guinada, bem como a medição do comprimento, durante o movimento do carro em que a unidade reflectora tripla está fixada, permite avaliar o eixo de movimento rapidamente e com elevada precisão. O ajuste rápido e descomplicado do sensor é particularmente importante aqui. Os interferómetros laser de feixe triplo SP 5000 TR são instrumentos de medição de comprimento de precisão que combinam três interferómetros num único aparelho. Os três canais de medição são alimentados por uma fonte de luz com a mesma frequência laser altamente estável. Assim, podem ser medidos simultaneamente três valores de comprimento com uma precisão nanométrica.
