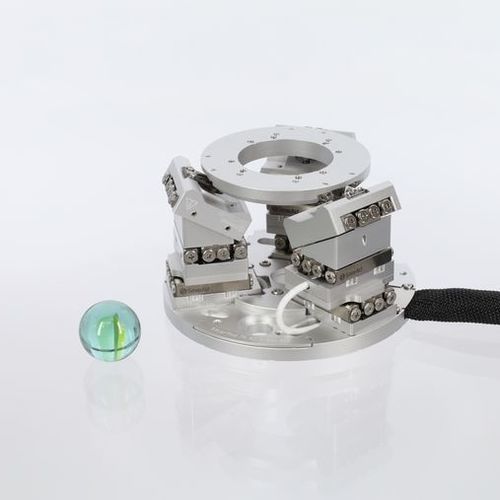

Sistema de nanoposicionamento multieixos SMARPOD 70.42

hexápodecom cinemática paralelasob alto vácuo

Apesar do seu pequeno tamanho, o SMARPOD 70.42 miniaturizado é capaz de lidar com cargas úteis de até 5 N. O SMARPOD 70.42 é o menor sistema de posicionamento em forma de hexapódio da SmarAct com um diâmetro da placa base de apenas 70 mm. Apesar da sua compactação geral, é um sistema robusto e preciso que pode suportar cargas úteis de até 5 N para ser posicionado com um alcance de deslocamento de centímetros em X e Y. Também está disponível em versão compatível com alto vácuo e vácuo ultra-alto e pode ser construído com materiais totalmente não magnéticos. Mecânica Viagens [ - 14 (Θx); 16 (Θy); 28 (Θz) Max. Força Normal [N] - 5 Max. Força Horizontal [N] - 2,5 Dimensões [mm] - Ø 70 Altura da plataforma acima do solo [mm] - 42 Peso [g] - 300 Fechado-Loop Tipos de sensores - S; SC Incremento mais pequeno [nm] - 1 Incremento mais pequeno [µrad] - 1 Repetibilidade de loop fechado, Curso completo MCS2 [nm] - < ± 200 Repetibilidade de loop fechado, 1 mm de curso MCS2 [nm] - < ± 10 Repetibilidade de loop fechado, Curso completo MCS2 [µrad] - < ± 15 Opções Opções de Vácuo - HV (1E-6 mbar); UHV / UHVT (1E-11 mbar) Opção Não-Magnética - Sim (-NM)
