Sistema de paletização camada por camada APS 3085

colunaautomáticocartesiano

Visão geral do produto

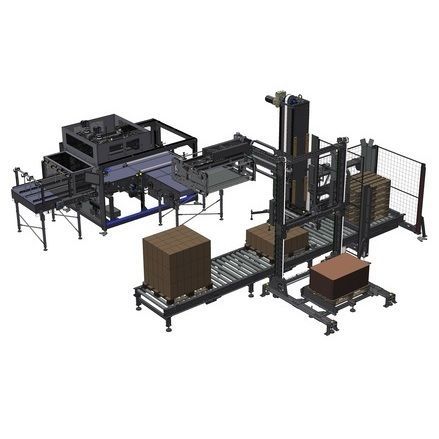

O APS 3085 é um sistema de paletização monocoluna baseado em movimento de dois eixos cartesianos, destinado à paletização de caixas, feixes, bandejas e outras embalagens comuns. O sistema é composto por vários módulos configuráveis conforme as condições logísticas do fim de linha e os requisitos de paletização. O núcleo do sistema APS ERGON é o módulo do eixo vertical (coluna fixa, elevável apenas por grua), ao longo do qual corre a viga horizontal sobre guias de circulação de esferas. A viga horizontal, onde se desloca o braço porta-cabeça de preensão, pode ser combinada com diversos módulos.

Módulos / equipamento padrão e opcional

• Módulo de alimentação de produto a 90° e sistema de pré-composição de camadas
• Módulo de palete com capacidade máxima de carga de 300 kg (padrão). Configuração máx.: até 10 paletes com altura máx. 150 mm e carga máx. 30 kg/palete. Módulos de palete com maior capacidade disponíveis como opção
• Módulo de inserção de bases (opcional): armazém de bases e unidade de inserção com eixos controlados
• Barras de proteção
• Entrada dupla com sistema de formação de camadas a 90°: 2 correias de cadência emborrachadas, 2 correias de alimentação de produto e 1 sistema de translação unidirecional para formar filas e camadas
• Dispositivo de transferência de filas: gerido por duas barras motorizadas (uma por fila) e uma correia de pré-formação de camada com dois motores
• Dispositivo de rotação de pacotes (opcional): dispositivos para girar pacotes através de cilindro de contraste ou manipulador
• Sistema de alimentação de paletes vazios: transportadores de rolos com capacidade máxima de armazenagem 300 kg (capacidade superior opcional) e/ou altura total máxima até 1800 mm
• Sistema de alimentação de bases (opcional): módulo de inserção ajustável com sistema de agarramento por ventosas (4 a 8 pontos ajustáveis); carregamento automático de intercaladores disponível como opção
• Transportador de rolos para paletes: estrutura em aço pintado, rolos Ø 76 mm, passo 150 mm, motorizado por corrente 5/8; motorização central eletronicamente reversível; comprimentos disponíveis: 1500 mm, 2000 mm, 2500 mm e 3000 mm

Operação e movimentos
A cabeça de preensão recolhe as camadas de pacotes de uma correia transportadora à altura do operador. Os movimentos verticais da viga e horizontais do braço são acionados por motores brushless, garantindo trajetórias precisas e harmônicas durante todas as fases de paletização. O transportador de alimentação de paletes forma a fila em conjunto com o sistema de translação que, com movimento unidirecional, contribui para a formação da camada.

Interface do usuário e controlo
Todas as operações são controladas por um sistema de automação e controlo de fácil utilização, permitindo operação simples e eficiente pelo utilizador. O APS ERGON é fornecido testado e totalmente montado e cablado onde especificado, com curta tempo de arranque via cabos conetorizados standard e ligação fieldbus sercos ao módulo central.

Vantagens

• Estrutura compacta e ergonómica: poupança de espaço na linha de enchimento/embalagem e acesso seguro para operação, limpeza e manutenção
• Flexibilidade operacional: múltiplos padrões de paletização e ampla personalização para mudança de formato, de produto e requisitos de layout
• Movimentos rápidos e precisos: eixos controlados por motores brushless para movimentos dinâmicos e precisos
• Baixos custos operacionais e manutenção reduzida: otimização do TCO (Total Cost of Ownership)
• Amigo do ambiente: utilização de motores ICOS com servo-driver integrado para simplificar cablagem, aumentar eficiência energética, reduzir ruído e desgaste de componentes

Formatos de paletes suportados
Suporta paletes Euro 800x1200 mm e 1000x1200 mm (outros formatos disponíveis sob pedido).

Especificações técnicas

• Modelo: APS 3085 ERGON Series
• Velocidade (PPM): 85
• Aplicação: paletização de caixas, feixes, bandejas e embalagens similares
• Arquitetura do sistema: monocoluna com coluna vertical fixa e viga horizontal sobre guias de recirculação de esferas
• Motores para eixos: motores brushless (viga horizontal e braço porta-cabeça)
• Motores de eficiência energética: motores ICOS com servo-driver integrado
• Capacidade máxima módulo palete standard: 300 kg (módulos opcionais com maior capacidade disponíveis)
• Magazine de paletes vazios: capacidade até 300 kg e/ou altura total até 1800 mm
• Formação de camada: 2 correias de cadência emborrachadas + 2 correias de alimentação produto + 1 sistema de translação unidirecional
• Transferência de fileiras: duas barras motorizadas e correia de pré-formação de camada com dois motores
• Inserção de bases: opcional, sistema de ventosas ajustável 4 a 8 pontos; carregamento automático opcional
• Transportador de rolos para paletes: rolos Ø 76 mm, passo 150 mm; motorizado por corrente 5/8; comprimentos 1500 / 2000 / 2500 / 3000 mm
• Formatos manuseados: 800x1200 mm e 1000x1200 mm (outros tamanhos sob pedido)
• Condição de fornecimento: módulos testados e fornecidos totalmente montados e cablados conforme especificações
