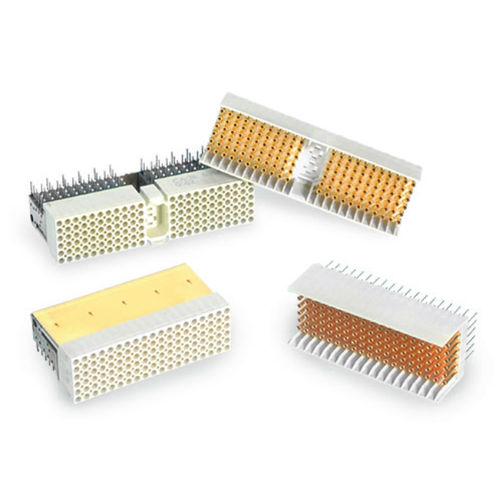

Conector de dados cPCI series

IDEde backplaneCompactPCI

O robusto sistema de conector backplane de 2 mm da Smiths Interconnect é uma solução padrão PICMG Compact PCI compatível que fornece aos engenheiros um sistema de interconexão avançado para atender aos requisitos de aplicações de missão crítica nos segmentos de mercado aeroespacial, espacial e de defesa comercial. Os conectores cPCI utilizam a tecnologia de contato Hypertac hyperboloid superior, conhecida por sua imunidade a choque e fretagem de vibração. Configurados em uma linha central de 2 mm com seis linhas, os contatos Hypertac de 0,4 mm no backplane fornecem uma classificação atual de 1 A e um desempenho de taxa de dados de até 3,125 Gbps com resistência de contato inferior a 8 mΩ Construído em configuração de gênero inversa versus conectores métricos rígidos COTS, o sistema está disponível nas versões de 95 e 110 vias. A solução é totalmente intercambiável com sistemas Compact PCI COTS (commercial off the shelf), está em conformidade com a norma IEC 1076-4-101 e é o único conector cPCI aprovado pela NASA para voos espaciais. Intercambiável com sistemas COTS cPCI Projeto modular para configurações padrão 3U/6U Imune a choque e vibração fretting Disponível nas versões qualificadas pela NASA GSFC Reverter o género para produtos comerciais de 2 mm Característica de codificação para acoplamento adequado Blindagem EMI/RFI
