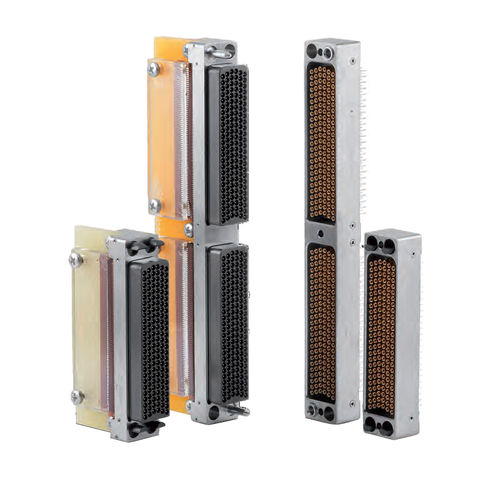

Conector combinado C9394 series

coaxialde fibra ópticaPCB

A Série C9394 da Smiths Interconnect é um conector LRM (in Line Replaceable Module) de metal com conector PCB modular sem casca, misturando sinal, contatos de potência e coaxiais, ideal para aplicações de aviação comercial, defesa e espaço aéreo, mas também adaptável para os segmentos de mercado mais exigentes, como o automotivo e ferroviário. A série C9394 está disponível com posições de contato de 0,6 mm de 100 a 450 (incluindo soluções personalizadas) com solda por imersão, fio wrappost e tipos de terminação traseira de montagem em superfície. Seu layout de seis fileiras de grelha de chevron (passo de 1.905 mm) é projetado com cavidades para contatos de solo, blindados, coaxiais, databus e de fibra óptica. As suas características flexíveis e facilmente adaptáveis visam adaptar-se aos mais variados pedidos personalizados. Baseada na comprovada tecnologia de contato hiperbolóide Hypertac®, esta série de conectores metálicos descascados oferece o benefício da tecnologia de alta densidade combinada com um design leve, garantindo alta resistência a choques e vibrações (sem micro interrupções) e a eliminação de fretting, com consequente redução das taxas de desgaste que ajudam a evitar falhas e paradas do sistema. A série C9394 é testada e fornecida de acordo com as normas MIL-DTL-55302. Uma versão adicional está disponível montada com circuito flexível de acordo com as especificações da MIL-P-50884.
