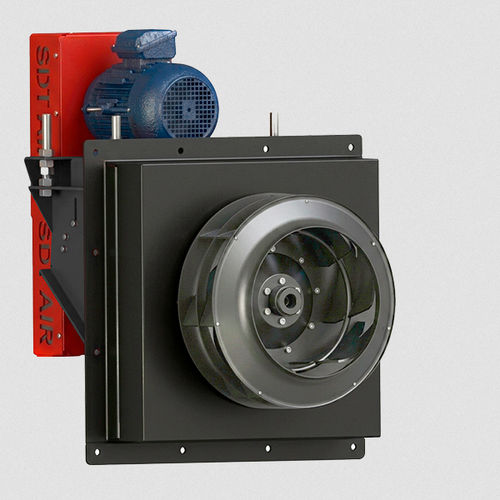

Ventilador centrífugo Pirox

de recirculação230 Vca400 Vca

Visão geral
A série PIROX da SDT Air é um ventilador centrífugo do tipo reação concebido para recirculação de gases quentes em processos térmicos industriais que exigem operação contínua, fiável e segura em condições de temperatura severas. Configurado como plug fan com transmissão por correia e carcaça termicamente isolada, a unidade é projetada para reduzir vibrações e ruído, garantindo longa vida útil em processos contínuos.

Aplicações típicas

• Fornos
• Caldeiras
• Cabines de pintura
• Secadores
• Câmaras térmicas isoladas
• Queimadores
• Forno de fusão
• Sistemas de controlo de temperatura

Isolamento térmico

• Isolamento em lã de rocha de alta densidade
• Densidade: 145 kg/m³
• Espessura padrão da parede: 150 mm

Turbina de reação

• Impulsor autolimpante
• Impulsor reforçado de pás curvadas para trás (tipo reação) de alta eficiência
• Fabricado em aço laminado ao carbono
• Balanceamento dinâmico para minimizar ruído e vibrações

Principais características

• Impulsor de alto desempenho
• Design autolimpante
• Balanceamento dinâmico
• Revestimento preto resistente ao calor no impulsor
• Construção monobloco estanque heavy duty

Sistema de transmissão

• Conjunto de transmissão com proteções de acordo com ISO 13857
• Correia de alta eficiência sem manutenção

Desempenho térmico

• Faixa de temperatura do gás para operação contínua: -40 °C a 350 °C
• Versões opcionais até 450 °C disponíveis mediante pedido
• Temperatura ambiente máxima de operação do motor: 60 °C

Acabamento padrão

• Construção em aço laminado ao carbono
• Revestimento resistente ao calor
• Acabamento de proteção anticorrosiva C3
• Impulsor com pintura preta resistente ao calor

Motorização e eficiência

• Motores TEFC: motores assíncronos IEC normalizados, gaiola de esquilo
• Proteção IP55
• Isolamento elétrico Classe F
• Motor montado B3 sobre base

Tensões standard

• 230/400 V 50 Hz para motores trifásicos até 4 kW
• 400/690 V 50 Hz para potências superiores

Conformidade ErP

• IE3 (Premium Efficiency): de série de 0,75 kW a 55 kW
• IE4 (Super Premium Efficiency): a partir de 75 kW
• IE2 (High Efficiency): para potências inferiores a 0,75 kW

Especificações técnicas

• Série/modelo: PIROX
• Tipo: Ventilador centrífugo de reação (plug fan), transmissão por correia
• Isolamento: lã de rocha 145 kg/m³; espessura padrão 150 mm
• Materiais: aço laminado ao carbono (estrutura e impulsor)
• Impulsor: pás curvadas para trás, reforçado, autolimpante, acabamento em pintura preta resistente ao calor
• Balanceamento dinâmico do impulsor
• Construção monobloco estanque heavy duty
• Sistema de transmissão: conjunto protegido conforme ISO 13857; correia de alta eficiência sem manutenção
• Faixa de temperatura gás contínuo: -40 °C a 350 °C (até 450 °C sob pedido)
• Temperatura ambiente máxima motor: 60 °C
• Motores: TEFC, IEC gaiola de esquilo, IP55, isolamento Classe F, montagem B3 sobre base
• Tensões: 230/400 V 50 Hz (até 4 kW); 400/690 V 50 Hz (para potências superiores)
• ErP: IE2 / IE3 / IE4 conforme potência (ver ficha técnica)
• Acabamento: pintura resistente ao calor; proteção C3
