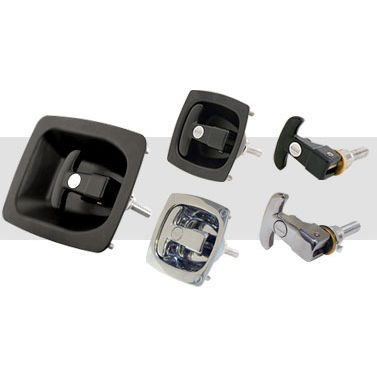

Fecho de compressão N2

com chaveem aço inoxidávelcom maçaneta em T

Visão Geral
Construção robusta e mecanismo lift-and-turn simples que proporcionam 6 mm de compressão consistente para fechamento seguro e sem vibração em aplicações industriais e off-highway de grande porte. A pega em T rebatível oferece boa área de agarre para operadores com luvas e reduz a saliência quando guardada. Versões em aço inox aumentam resistência à corrosão e capacidade de carga.

Características e benefícios

• Eixo maciço e pega em T rebatível projetados para operação fiável sob cargas elevadas e em ambientes agressivos.
• Mecanismo por alavanca que gera compressão consistente para manter vedações apertadas apesar de vibração e impactos.
• Disponível em vários tamanhos para corresponder às dimensões das portas e fornecer a compressão e aderência adequadas.
• Compressão típica: 6 mm (0,24") para amortecer vibrações e reduzir ruído.
• Diversas opções de lingueta e regulagens para acomodar variadas geometrias porta/quadro.
• O N2 com concha padrão usa a mesma preparação de painel que o Southco N4 para substituição direta.

Opções disponíveis

• Conchas embutidas que mantêm a pega rebatida nivelada ou abaixo da superfície da porta.
• Versões com e sem travamento; códigos de chave configuráveis.
• Construção em aço inox para maior resistência à corrosão e cargas superiores.
• Línguas retas, offset e deep-offset para cobrir faixas de 2,5 a 104 mm (0,10"–4,10").
• Conchas médio e grande e eixo M16 disponíveis sob encomenda para requisitos mais pesados.

Normas e desempenho

• Carga máxima de trabalho (versões com pintura em pó): 1000 N (225 lbs).
• Carga máxima de trabalho (versões em aço inox): 1800 N (405 lbs).
• Espessura de painel compatível: 1,5–2,5 mm (pega T sem concha); até 12,7 mm com concha embutida.

Especificações técnicas

• Série / Modelo: N2
• Peça de operação: Pega em T rebatível, ergonômica para uso com luvas
• Eixo: Opção de eixo maciço em aço inox para resistência à corrosão
• Compressão por pull-up: 6 mm (típico)
• Opções de concha: Sem concha, concha padrão, concha média, concha grande (concha embutida mantém a pega abaixo da superfície)
• Opções de lingueta: Reta, Offset, Deep Offset (alcance 2,5–104 mm / 0,10"–4,10")
• Opção de eixo: M16 disponível sob encomenda para aplicações mais pesadas
• Materiais / acabamentos: Aço (revestimento em pó) e Aço inox (polido/brilhante disponíveis)
• Cargas máximas: Pintura em pó até 1000 N (225 lbs); Aço inox até 1800 N (405 lbs)
• Espessura de painel: 1,5–2,5 mm (sem concha); até 12,7 mm (com concha embutida)
• Opções de travamento: Key-locking e sem travamento; códigos de chave configuráveis
• Compatibilidade: Preparação de painel idêntica ao Southco N4 para substituição
