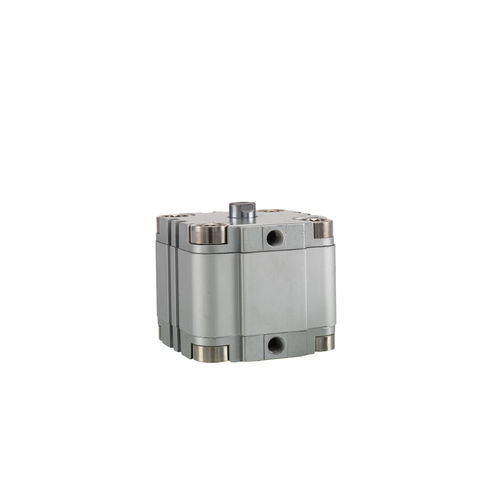

Cilindro pneumático SDVU series

de haste passantecom haste roscadade pistão magnético

Visão geral
Cilindros pneumáticos compactos de curso curto e dupla ação da série SDVU, com pistão magnético e haste roscada macho. Disponíveis em versões haste simples (padrão) e haste passante. Faixa de diâmetros Ø16–Ø80 mm, curso 10–80 mm — indicados para automação em espaços reduzidos, fixação e gabaritos.

Principais características

• Projeto compacto de curso curto
• Diâmetro Ø16 – Ø80 mm
• Curso 10 – 80 mm
• Pistão magnético para detecção de posição
• Haste roscada macho
• Configurações padrão haste simples e haste passante
• Operação de dupla ação

Configurações (exemplos)
Número da peça | Diâmetro (mm) | Curso (mm) | Tipo de haste | Preço (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95

Especificações técnicas

• Série: SDVU series
• Faixa de diâmetros: 16, 20, 25, 32, 40, 50, 63, 80 mm
• Faixa de cursos: 10–80 mm
• Acionamento: Dupla ação
• Pistão: Pistão magnético para detecção de posição
• Haste: Haste roscada macho; opções haste simples e haste passante
• Formato do número de peça: SDVU{Bore}X{Stroke}-B-S (ex.: SDVU16X10-B-S)
• Preços indicados em GBP por peça (variam por configuração)
