Cilindro pneumático SDVUL series
com haste guiadacom haste roscadade pistão magnético

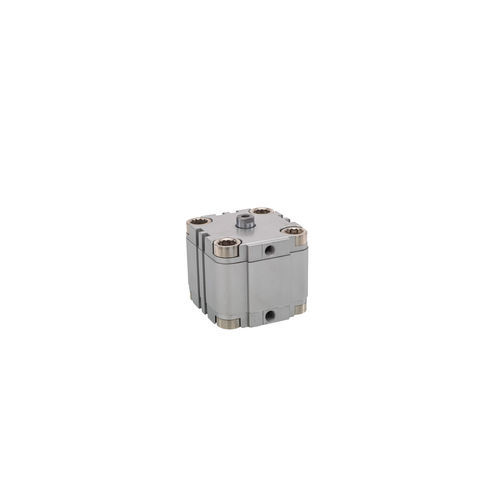

Cilindro pneumático - SDVUL series - SPAC Pneumatic - com haste guiada / com haste roscada / de pistão magnético
Cilindro pneumático - SDVUL series - SPAC Pneumatic - com haste guiada / com haste roscada / de pistão magnético
Guardar nos favoritos
Comparar
Mais informações no site da SPAC Pneumatic

Características

Tipo
pneumático
Tecnologia
de pistão magnético, com haste roscada, com haste guiada
Configuração
de dupla ação
Aplicações
industrial
Outras características
compacto
Curso

MÁX: 80 mm
(3,15 in)

MÍN: 10 mm
(0,394 in)

Diâmetro do cilindro

MÁX: 80 mm
(3,15 in)

MÍN: 16 mm
(0,63 in)

Descrição

Visão geral do produto
Cilindros pneumáticos de curso curto e dupla ação com guia antirrotativo integrado, pistão magnético para detecção e haste com rosca fêmea. Diâmetros disponíveis Ø16–Ø80 mm e cursos 10–80 mm. Indicados para aplicações industriais de precisão em que a rotação do pistão deve ser evitada, como pick-and-place, fixação e posicionamento.

Principais características
  • Guia antirrotativa integrada (não rotativa)
  • Intervalo de diâmetros: Ø16–Ø80 mm
  • Intervalo de cursos: 10–80 mm
  • Pistão magnético compatível com sensores
  • Haste com rosca fêmea para fixação direta
  • Design compacto adequado a espaços confinados


Configurações disponíveis (trecho mostrado na página)
Número da peça | Diâmetro (mm) | Curso (mm) | Preço (GBP)
SDVUL16X10S | 16mm | 10mm | £119.67
SDVUL16X15S | 16mm | 15mm | £121.98
SDVUL16X20S | 16mm | 20mm | £124.38
SDVUL16X25S | 16mm | 25mm | £128.01
SDVUL16X30S | 16mm | 30mm | £129.21
SDVUL16X40S | 16mm | 40mm | £134.25
SDVUL16X50S | 16mm | 50mm | £138.96
SDVUL16X60S | 16mm | 60mm | £143.88
SDVUL16X70S | 16mm | 70mm | £151.95
SDVUL16X80S | 16mm | 80mm | £153.42
SDVUL20X10S | 20mm | 10mm | £122.25
SDVUL20X15S | 20mm | 15mm | £124.47
SDVUL20X20S | 20mm | 20mm | £127.11
SDVUL20X25S | 20mm | 25mm | £130.83
SDVUL20X30S | 20mm | 30mm | £132.03
SDVUL20X40S | 20mm | 40mm | £137.16
SDVUL20X50S | 20mm | 50mm | £142.02
SDVUL20X60S | 20mm | 60mm | £147.00
SDVUL20X70S | 20mm | 70mm | £155.22
SDVUL20X80S | 20mm | 80mm | £156.81
SDVUL25X10S | 25mm | 10mm | £128.58
SDVUL25X15S | 25mm | 15mm | £131.13
SDVUL25X20S | 25mm | 20mm | £133.80
SDVUL25X25S | 25mm | 25mm | £137.76
SDVUL25X30S | 25mm | 30mm | £138.96

Características / Especificações técnicas
  • Ação: Dupla ação
  • Anti-rotação: Guia não rotativa integrada
  • Pistão magnético: Sim (para detecção por sensor)
  • Haste: Rosca fêmea
  • Diâmetros disponíveis: 16 mm a 80 mm
  • Cursos disponíveis: 10 mm a 80 mm
  • Configurações da série: 80 configurações disponíveis (trecho na página)
  • Aplicações típicas: Posicionamento de precisão, pick-and-place, fixação onde a rotação do pistão não é aceitável
