Conector de tubos tipo joelho QS series

em Tem açorápido

Visão geral do produto
Conectores push-in Festo QSTF, QSM, QS e QSML para ligações de tubulação pneumática. Projetados para portas macho G1/8, compatíveis com diâmetros externos de tubo de 4 mm a 8 mm conforme a referência. Faixa de pressão de trabalho: -0,95 a 14 bar. Faixa de temperatura típica (conforme a referência): -10°C a 80°C.

Peças disponíveis

• QSTF-G1/8-4 — Conector em T push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 3 mm; -0,95 a 14 bar
• QSTF-G1/8-6 — Conector em T push-in; rosca macho G1/8; Ø tubo 6 mm; diâmetro nominal ≈ 4 mm; -0,95 a 14 bar
• QSTF-G1/8-8 — Conector em T push-in; rosca macho G1/8; Ø tubo 8 mm; diâmetro nominal ≈ 5,6 mm; -0,95 a 14 bar

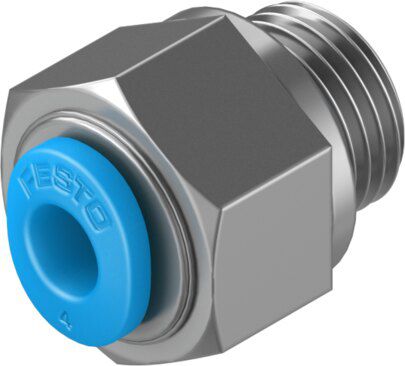

• QSM-G1/8-4-I — Conector reto push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 3,1 mm; -0,95 a 14 bar
• QS-G1/8-4-I-100 — Conector reto push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 2,6 mm; -0,95 a 14 bar
• QSM-G1/8-4 — Conector reto push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 2,9 mm; -0,95 a 14 bar
• QSML-G1/8-4 — Conector em L push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 2,5 mm; -0,95 a 14 bar
• QS-G1/8-4-100 — Conector reto push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 3 mm; -0,95 a 14 bar
• QS-G1/8-4 — Conector reto push-in; rosca macho G1/8; Ø tubo 4 mm; diâmetro nominal ≈ 3 mm; -0,95 a 14 bar

Características

• Conexão push-in para montagem e desmontagem rápida de tubos pneumáticos
• Diâmetros externos compatíveis: 4 mm, 6 mm e 8 mm (dependendo do modelo)
• Rosca de porta: macho G1/8
• Diâmetros nominais internos variam por peça (≈ 2,5 mm a 5,6 mm)
• Faixa de pressão: -0,95 a 14 bar
• Faixa de temperatura (conforme ficha técnica): -10°C a 80°C

Especificações técnicas

• Marca: Festo
• Séries: QSTF, QSM, QS, QSML (conectores push-in)
• Rosca comum: macho G1/8
• Opções de Ø do tubo: 4 mm, 6 mm, 8 mm
• Diâmetros nominais: ≈ 2,5 mm; 2,6 mm; 2,9 mm; 3 mm; 3,1 mm; 4 mm; 5,6 mm
• Faixa de pressão: -0,95 a 14 bar
• Faixa de temperatura: -10°C a 80°C (indicada na ficha)
• Referências disponíveis: QSTF-G1/8-4; QSTF-G1/8-6; QSTF-G1/8-8; QSM-G1/8-4-I; QS-G1/8-4-I-100; QSM-G1/8-4; QSML-G1/8-4; QS-G1/8-4-100; QS-G1/8-4
