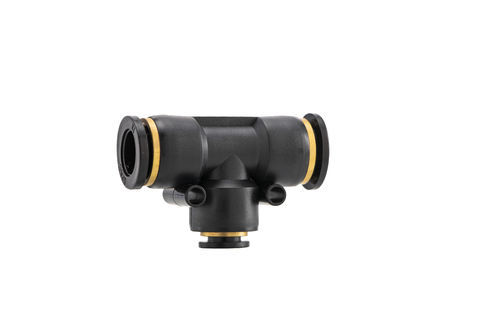

Conector pneumático E series

tipo TM5para tubos

Visão geral
Conectores push-in de engate rápido para sistemas pneumáticos e de instrumentação. Conectores, cotovelos, tees, derivações em Y, cotovelos banjo, válvulas de controlo de caudal e válvulas manuais para tubos de 4 mm a 16 mm com opções de rosca BSP e M5.

Principais características

• Diâmetros de tubo: Ø4 mm – Ø16 mm
• Opções de rosca: M5, BSP 1/8" , BSP 1/4" , BSP 3/8" , BSP 1/2"
• Conexão push-in para instalação/removal rápida do tubo
• Tipos de produto disponíveis: Conectores, Cotovelos, Tees, Y, Banjo, Válvulas de controlo de caudal, Válvulas manuais
• Mais de 250 configurações (a página lista 252 configurações)

Tipos de conectores disponíveis (filtros na página)

• Cotovelo Banjo
• Cotovelo Banjo 2X
• Cotovelo Banjo 3X
• Tampão
• Tee macho derivação
• Bulk Head
• Conector cruzado
• Tampão final
• Cruz igual
• Cotovelo igual
• Tee múltiplo igual
• Tee igual
• Y igual
• Cotovelo fêmea
• Válvula de controlo de caudal
• Válvula manual
• Cotovelo macho
• Redutor
• Conector de tubo
• Tee desigual
• Y desigual

Tamanhos de tubo disponíveis (filtros)

• 4mm
• 6mm
• 8mm
• 10mm
• 12mm
• 14mm
• 16mm

Opções de rosca (filtros)

• M5
• BSP 1/8"
• BSP 1/4"
• BSP 3/8"
• BSP 1/2"

Tabela de produtos (linhas selecionadas da tabela da série)
Part Number | Type | Tube | Thread | Price (GBP)
EHVFF6-6-SPAC | Hand Valve | 6mm | Tube-to-Tube | £11.46
EHVFF8-8-SPAC | Hand Valve | 8mm | Tube-to-Tube | £12.11
EHVFF10-10-SPAC | Hand Valve | 10mm | Tube-to-Tube | £14.28
EHVFF12-12-SPAC | Hand Valve | 12mm | Tube-to-Tube | £17.36
EPE04 | Equal Tee | 4mm | Tube-to-Tube | £0.90
EPE06 | Equal Tee | 6mm | Tube-to-Tube | £0.97
EPE08 | Equal Tee | 8mm | Tube-to-Tube | £1.12
EPE10 | Equal Tee | 10mm | Tube-to-Tube | £1.32
EPE12 | Equal Tee | 12mm | Tube-to-Tube | £1.71
EPE14 | Equal Tee | 14mm | Tube-to-Tube | £3.81
EPE16 | Equal Tee | 16mm | Tube-to-Tube | £4.20
EPEG6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEG8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEG10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEG10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEG12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEG12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPEW6-4 | Unequal Tee | 6mm | Tube-to-Tube | £1.33
EPEW8-6 | Unequal Tee | 8mm | Tube-to-Tube | £1.83
EPEW10-6 | Unequal Tee | 10mm | Tube-to-Tube | £1.89
EPEW10-8 | Unequal Tee | 10mm | Tube-to-Tube | £1.98
EPEW12-8 | Unequal Tee | 12mm | Tube-to-Tube | £2.13
EPEW12-10 | Unequal Tee | 12mm | Tube-to-Tube | £2.38
EPG6-4 | Reducer | 6mm | Tube-to-Tube | £0.97
EPG8-6 | Reducer | 8mm | Tube-to-Tube | £1.19
EPG10-6 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG10-8 | Reducer | 10mm | Tube-to-Tube | £1.32
EPG12-8 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG12-10 | Reducer | 12mm | Tube-to-Tube | £1.57
EPG16-12 | Reducer | 16mm | Tube-to-Tube | £3.65
EPH4-01 | Banjo Elbow | 4mm | BSP 1/8" | £2.64
EPH4-02 | Banjo Elbow | 4mm | BSP 1/4" | £2.90
EPH4-M5 | Banjo Elbow | 4mm | M5 | £2.79
EPH6-01 | Banjo Elbow | 6mm | BSP 1/8" | £2.79
EPH6-02 | Banjo Elbow | 6mm | BSP 1/4" | £3.04
EPH6-03 | Banjo Elbow | 6mm | BSP 3/8" | £4.02
EPH6-M5 | Banjo Elbow | 6mm | M5 | £2.91
EPH8-01 | Banjo Elbow | 8mm | BSP 1/8" | £4.23
EPH8-02 | Banjo Elbow | 8mm | BSP 1/4" | £4.23
EPH8-03 | Banjo Elbow | 8mm | BSP 3/8" | £5.38
EPH8-04 | Banjo Elbow | 8mm | BSP 1/2" | £7.70
EPH10-02 | Banjo Elbow | 10mm | BSP 1/4" | £5.38
EPH10-03 | Banjo Elbow | 10mm | BSP 3/8" | £6.00
EPH10-04 | Banjo Elbow | 10mm | BSP 1/2" | £7.70
EPH12-02 | Banjo Elbow | 12mm | BSP 1/4" | £6.50
EPH12-03 | Banjo Elbow | 12mm | BSP 3/8" | £7.70
EPH12-04 | Banjo Elbow | 12mm | BSP 1/2" | £8.64
EPH2X4-01 | Banjo Elbow 2X | 4mm | BSP 1/8" | £4.95
EPH2X4-02 | Banjo Elbow 2X | 4mm | BSP 1/4" | £6.93

Especificações técnicas

• Nome da série: E-Series Push-In Fittings
• Aplicação: sistemas pneumáticos e de instrumentação
• Compatibilidade de tubos: Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø14 mm, Ø16 mm
• Tipo de conexão: Conexão rápida push-in
• Opções de rosca: M5, BSP 1/8", BSP 1/4", BSP 3/8", BSP 1/2"
• Formas de produto: Conectores, cotovelos, tees, Y, cotovelos banjo, válvulas de controlo de caudal, válvulas manuais, redutores, tampões
• Número de configurações listadas na página: 252
• Os preços apresentados na página estão em GBP (exemplos na tabela). Os preços variam conforme o número de peça e o tamanho.
