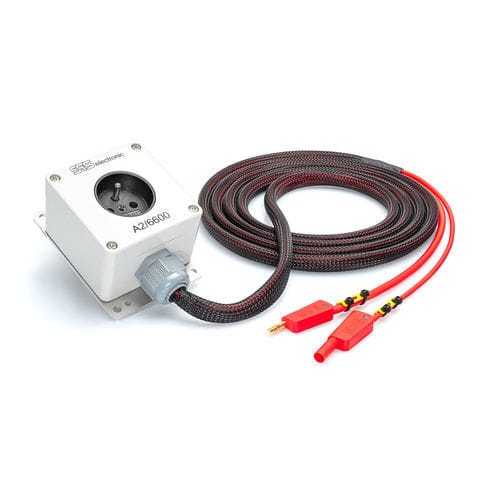

Caixa de passagem elétrica de parede A2/6600-p

em PVCpara ligaçõesde alta tensão

Descrição A caixa de ligação A2/6600-p foi concebida para utilização profissional em eletrotécnica e tecnologia de ensaio, oferecendo uma solução compacta e conforme para a ligação de equipamentos com condutor de proteção (Classe de proteção I). O formato e o conjunto de ligações permitem integração direta em bancadas de ensaio e sistemas de medição.

Principais características

• Para unidades sob ensaio (DUT) com ligação a condutor de proteção (Classe I)
• Ligação de rede do DUT através de tomada conforme a norma nacional (tomadas específicas por país disponíveis)
• Carcaça em PVC
• Equipado com conectores de laboratório de 4 mm e ficha de alta tensão ST 14
• Comprimento do cabo de ligação: 1,5 m
• Dimensões compactas e placa de montagem para instalação simples

Detalhes As dimensões da caixa (81 x 58 x 82 mm) e da placa de montagem (81 x 113 mm) permitem uma instalação economizadora de espaço em sistemas de ensaio. A tomada de rede pode ser fornecida em variantes específicas por país para cumprir as normas locais. O conjunto de conectores (4 mm e ST 14) assegura ligações seguras e repetíveis em ambientes de ensaio de alta tensão.

Especificações técnicas

• Marca: SPSelectronic
• Modelo / designação: A2/6600-p
• Classe de proteção: para equipamentos com condutor de proteção (Classe I)
• Material da carcaça: PVC
• Dimensões (L x A x P): 81 x 58 x 82 mm
• Tamanho da placa de montagem (L x P): 81 x 113 mm
• Cabo de ligação: 1,5 m
• Saídas/conectores: conectores de laboratório 4 mm; ficha de alta tensão ST 14
• Tomada de corrente: conforme norma nacional (tomadas específicas por país disponíveis)
