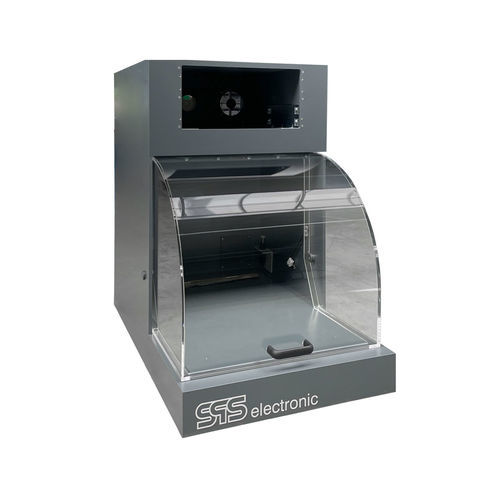

Caixa de montagem de mesa HB 5000A

retangularem vidro acrílicode teste

Visão geral
As câmaras de ensaio (DUT) são adequadas para postos de teste que exigem protecção contra contacto acidental de acordo com a EN 50191. A câmara impede o acesso ao dispositivo em teste enquanto existem tensões perigosas; a abertura da câmara força a desconexão da tensão perigosa. As versões extra largas com capot acrílico articulado destinam-se a DUTs maiores e quantidades médias.

Principais características

• Dimensões máximas do DUT: 580 x 350 x 700 mm (LxAxP)
• Capot acrílico articulado com amortecedor
• Invólucro em PVC (RAL 7011)
• Compartimento para equipamento 19'' / 5 HU integrado
• Concepção conforme CE segundo EN 50191

Projeto e materiais

• Invólucro em PVC (RAL 7011) com compartimento 19'' / 5 HU
• Capot em vidro acrílico articulado com amortecedor

Segurança e conteúdo da entrega

• Versão OEM inclui interruptores de fim de curso de segurança integrados; nenhuma lógica de segurança incluída por defeito
• Opcional: interbloqueio por solenóide tipo ZH 61 / ZH 66
• A câmara desconecta automaticamente a tensão perigosa quando aberta (EN 50191)

Opções e variantes de conexão

• Conexão no capot: adaptador básico com 10 tomadas banana (tipo BA 18) ou combinação tomada + banana (tipo BA 00)
• Tipos de tomadas selecionáveis: EU Type E, US, I, CH, UK, AUS (opções no configurador)
• Conjuntos de ligação / opções de relé de corte selecionáveis para instrumentos específicos (ex. HA 6680U, KT 6680U/KT 6780H, HA 188X/ST 6600, S 1802M, ST 4000, KT 1886/KT 1880)
• Opção de extensão de garantia disponível (ex. extensão para 24 meses)

Notas de utilização
Desenhada para peças de grande dimensão e quantidades médias, garantindo a protecção do operador durante ensaios em alta tensão. A versão OEM fornece interruptores de fim de curso de segurança integrados; a lógica de segurança necessária ou interbloqueios adicionais devem ser escolhidos como opções ou fornecidos externamente.

Características / especificações técnicas

• Designação do modelo: HB 5000A (versão OEM)
• Dimensões máximas do DUT (LxAxP): 580 x 350 x 700 mm
• Dimensões externas (LxAxP): 680 x 1.050 x 1.100 mm
• Material do invólucro: PVC (RAL 7011)
• Material da tampa: vidro acrílico (capot articulado) com amortecedor
• Compartimento para equipamento: 19'' / 5 HU
• Segurança: interruptores de fim de curso integrados na versão OEM; sem lógica de segurança incluída por defeito
• Interbloqueio opcional: ZH 61 / ZH 66
• Conformidade CE: concepção segundo EN 50191
• Opções de ligação típicas: BA 18, BA 00, múltiplos tipos de tomadas nacionais via configurador
• Fabricante / Marca: SPS electronic
