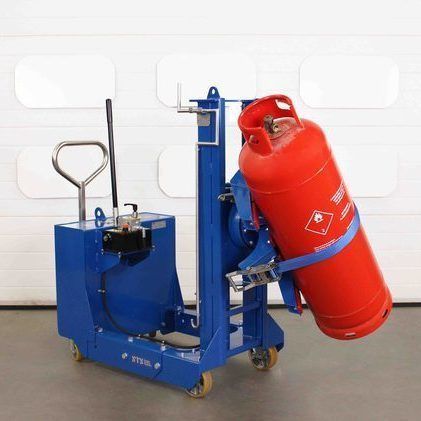

Garra de elevação e rotação de tambores DTP08-250kg-R500-CR01

de cilindroverticalhidráulica

Overview
Este elevador e rotador de garrafas de gás com contrapeso é concebido para manuseio em espaços reduzidos, eliminando apoios frontais. A unidade combina uma bomba hidráulica manual de 13cc para o movimento vertical e um mecanismo manual de rotação para girar os cilindros em altura. Modelo: DTP08-250kg-R500-CR01. Carga de trabalho segura (SWL): 250 kg.

Cylinder securing head
Inclui uma almofada de apoio em borracha compatível com diâmetros de cilindro de 180 mm–550 mm e alturas de 1200 mm–1800 mm. O cilindro é fixado contra a almofada por um sistema de cinta com catraca (CR01) antes da elevação e manobra. A libertação faz-se puxando a alavanca da catraca e rodando a pega para a frente.

Sideways rotation
Um conjunto de caixa de engrenagens com anel de giro (slew-ring) permite rotação lateral controlada. O operador utiliza uma manivela longa em aço inoxidável; a elevada relação reduz o esforço manual e o mecanismo trava mecanicamente quando não está em movimento.

Manual hydraulic pump
O braço de elevação é acionado por uma bomba hidráulica manual de 13cc. Ao movimentar a alavanca, o fluido é bombeado do depósito para o cilindro de elevação; para descer, roda-se a válvula de libertação manual no sentido anti-horário para devolver o fluido ao depósito. São utilizados componentes hidráulicos de qualidade e mangueiras limpas para garantir fiabilidade.

Chemical-resistant wheels
A máquina tem cinco rodas: duas rodas frontais fixas de 160 mm, duas rodas de apoio traseiras de 100 mm para estabilidade e uma roda direcional traseira de 160 mm. Todas as rodas têm centro em alumínio com pneus em poliuretano duro, resistentes a óleo, adequados a pavimentos planos e nivelados; rolamentos de precisão proporcionam baixa resistência ao rolamento.

ATEX / UKEX option
Está disponível uma versão certificada ATEX / UKEX (DTP08-250kg-R500-CR01-Ex) para utilização em atmosferas perigosas (Zonas 1, 2, 21 e 22). As unidades ATEX/UKEX são fabricadas para assegurar continuidade elétrica e caminho de aterramento; fornecidas com Declaração de Conformidade do fabricante.

Optional features

• Opção ATEX / UKEX — certificada para Zonas 1, 2, 21 e 22.
• Modelo em aço inox — versão em aço inox 304 disponível para salas limpas e ambientes GMP.
• Modelo de maior elevação — cilindro de elevação alternativo até 760 mm de curso para colocar tambores em cubas de contenção elevadas.

Technical specification
Consulte a ficha técnica do produto para obter detalhes completos como peso e dimensões.

Characteristics / Technical specifications

• Modelo: DTP08-250kg-R500-CR01
• Safe working load (SWL): 250 kg
• Compatibilidade de cilindros: diâmetros 180 mm–550 mm; alturas 1200 mm–1800 mm
• Curso de elevação: 500 mm
• Folga de elevação: 450 mm
• Mecanismo de elevação: bomba hidráulica manual 13cc com válvula de descida
• Rotação: caixa de engrenagens com anel de giro e manivela em aço inoxidável (bloqueio mecânico quando não acionada)
• Anexo: cabeça de fixação CR01 com cinta e catraca ajustável
• Proteção: policarbonato transparente inquebrável (variante antiestática no modelo ATEX)
• Preparação dos metais: aço macio jateado; peças em inox jateadas com água
• Acabamento: primer e pintura em pó poliéster no aço; inox liso e limpo
• Cor da unidade: RAL 5010 (azul)
• Rodas: centro em alumínio com pneus em poliuretano; duas rodas frontais fixas 160 mm, dois rodízios estabilizadores 100 mm, uma roda traseira direcional 160 mm
• Conformidade: CE / UKCA; ATEX / UKEX disponível para zonas 1, 2, 21, 22
