Elevador de tambor manual DTP03-R500

de controle manualde acionamento hidráulicocom gancho

Visão geral

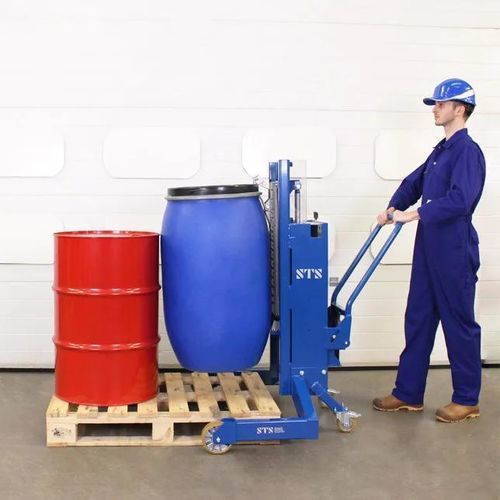

Este elevador manual de tambor (modelo DTP03-R500) foi concebido para levantar tambores pesados de paletes Euro, transpor a extremidade estreita de 800 mm do palete, elevar o tambor e transportá-lo. A unidade possui um garfo de retenção universal e ajustável para tambores e uma bomba hidráulica manual para elevação e descida controladas e fiáveis. Tipos de tambor compatíveis: aço, plástico e cartão (incl. tambores MAUSER).

Principais características

• Pernas em arco (straddle) projetadas para contornar a extremidade estreita de 800 mm de um palete Euro, permitindo a remoção segura de tambores do palete.
• Garfador universal ajustável em aço inoxidável para ligar a vários perfis de bordo do tambor; altura ajustável.
• Sistema hidráulico manual: bomba de mão 17cc de elevada qualidade com válvula de descida manual para descida suave e controlada.
• Operação simples, exigindo formação mínima; baixo esforço necessário (<10 kg indicado).
• Adequado a uma ampla gama de tamanhos de tambor (50–220 L) e materiais (aço, plástico, cartão).
• Modelo certificado ATEX opcional para utilização em áreas com atmosferas perigosas (zonas 1, 2, 21, 22).

Desempenho e instruções de uso
O elevador pode transpor o lado de 800 mm de um palete Euro e baixar tambores ao chão ou para um transpalete para tambores usando a alavanca de descida. O garfador universal é ajustável para diferentes perfis de bordo e posições para se adaptar a tambores de aço, plástico e cartão. A bomba hidráulica manual simplifica a operação e assegura desempenho fiável.

Melhorias e opções

• Modelo certificado ATEX para áreas perigosas (mantém continuidade elétrica à terra; adequado para zonas 1, 2, 21, 22).
• Sistema de pesagem integrado com célula de carga (recarregável, alimentado por bateria) com precisão de pesagem de ±0,1 kg.
• Atualização para elevação eletro-hidráulica com botão (alimentada por bateria) para maior rendimento e redução do bombeamento manual.
• Opção em aço inoxidável 304 para ambientes limpos (alimentar, farmacêutico) com cilindros hidráulicos e bomba protegidos.
• Dimensões alternativas das pernas para adaptação a instalações personalizadas ou integração com máquinas.
• Anexos e adaptadores personalizados para tipos de tambor incomuns (ex.: tambores com tampa rosqueada) e variantes com maior altura de elevação para carregamento/descarregamento elevado.

Especificação (vista em tabela)
Carga de trabalho segura (SWL) : 350 kg
Conceção das pernas : Pernas em arco concebidas para contornar a extremidade estreita de 800 mm de um palete Euro
Abordagem ao palete : Concebido para levantar tambores do chão ou de paletes Euro
Compatibilidade de tambor : Tambores de aço, plástico e cartão, 50–220 litros (incl. tambores MAUSER)
Garfador de tambor : Garfador ajustável para diferentes bordos de tambor; altura ajustável
Curso de elevação : 500 mm
Folga sob o tambor : 420 mm
Sistema de elevação : Bomba hidráulica manual 17cc com válvula de descida
Protecções : Policarbonato transparente inquebrável (standard) / Policarbonato antiestático (modelos ATEX)
Preparação do metal : Aço suave jateado; peças em aço inoxidável polidas por vibração
Acabamento superficial : Primer e pintura em pó poliéster para aço suave; inox acabado liso e limpo
Cor da unidade : RAL 5010 (azul)
Tipo/material das rodas dianteiras : Fixas 160 mm, rolamentos de precisão; núcleo em alumínio, pneus em poliuretano
Tipo/material das rodas traseiras : Rodízios com travão 100 mm, rolamentos de precisão; núcleo em alumínio, pneus em poliuretano
Conformidade : CE / UKCA (standard); ATEX / UKEX disponível para versões Ex (zonas 1,2,21,22)

Especificações técnicas

• Modelo: DTP03-R500
• Carga de trabalho segura (SWL): 350 kg
• Tamanhos de tambor admitidos: 50 – 220 L (incl. tambores MAUSER)
• Curso de elevação: 500 mm
• Folga sob o tambor: 420 mm
• Sistema hidráulico: Bomba manual 17cc com válvula de descida
• Força típica de operação exigida: <10 kg
• Conceção das pernas: Pernas em arco para o lado 800 mm de palete Euro
• Garfador de tambor: Ajustável para diferentes bordos; altura ajustável
• Rodas: Dianteira fixa 160 mm (núcleo alumínio, pneus poliuretano); Traseira rodízio com travão 100 mm (núcleo alumínio, pneus poliuretano)
• Materiais & acabamento: Aço suave jateado com primer e revestimento em pó poliéster; opções inox 304
• Opções de protecção: Policarbonato inquebrável standard; policarbonato antiestático para ATEX
• Cor: RAL 5010 (azul) standard
• Conformidade: CE / UKCA; ATEX / UKEX disponível (zonas 1,2,21,22)
