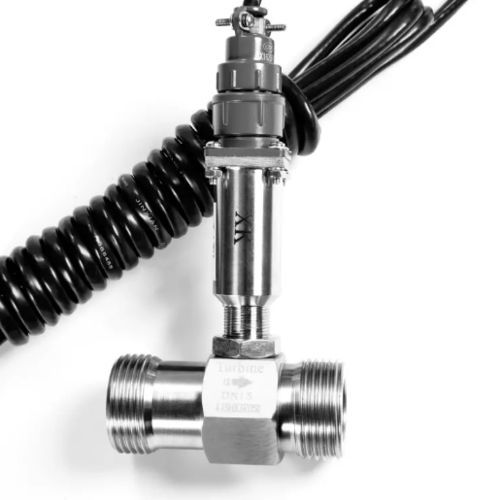

Medidor de vazão de turbina SUP-LWGY

para líquidosDN 15 mm (1/2")DN 25 mm (1")

O sensor de fluxo de turbina líquida da série SUP-LWGY é um tipo de instrumento de velocidade, que tem as vantagens de alta precisão, boa repetibilidade, estrutura simples, pequena perda de pressão e manutenção conveniente. É utilizado para medir o caudal volúmico de líquidos de baixa viscosidade em tubos fechados. Princípio de funcionamento O fluido flui através do invólucro do sensor de fluxo da turbina. Como a lâmina do impulsor tem um certo ângulo com a direcção do fluxo, o impulso do fluido faz com que a lâmina tenha um binário de rotação. Depois de ultrapassar o binário de fricção e a resistência do fluido, a lâmina roda. Depois de o binário estar equilibrado, a velocidade é estável. Em determinadas condições, a velocidade é proporcional ao caudal. Uma vez que a lâmina tem condutividade magnética, está na posição do detector de sinal (composto por aço magnético permanente e bobina) do campo magnético, a lâmina rotativa corta a linha de força magnética e altera periodicamente o fluxo magnético da bobina, de modo que o sinal de impulso eléctrico é induzido em ambas as extremidades da bobina.
