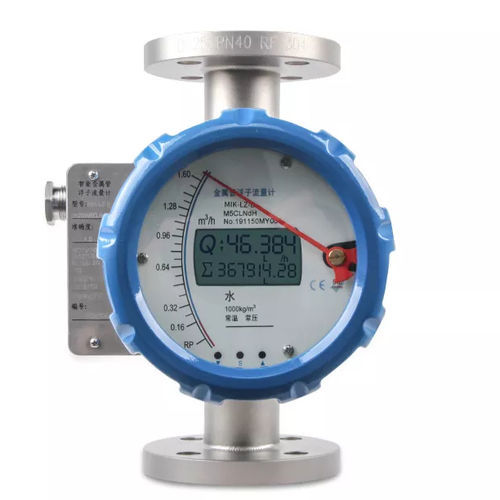

Medidor de vazão de área variável SUP-LZ

para águapara produtos químicospara águas residuais

O Rotâmetro de Tubo Metálico SUP-LZ é um dispositivo que mede o caudal volumétrico de um fluido num tubo fechado. Pertence a uma classe de medidores denominados medidores de caudal de área variável, que medem o caudal permitindo que a área da secção transversal que o fluido atravessa varie, causando um efeito mensurável. Introdução do produto Um rotâmetro de tubo metálico é um tipo de medidor de caudal que mede o caudal de um fluido, normalmente um gás ou um líquido. É constituído por um tubo metálico cónico, um flutuador e uma escala. O tubo cónico de metal tem um diâmetro maior na parte inferior e estreita-se gradualmente em direcção ao topo. O flutuador é uma pequena esfera ou cilindro metálico que se move livremente para cima e para baixo no interior do tubo. A escala está marcada com graduações de caudal e está fixada no exterior do tubo. O funcionamento de um rotâmetro de tubo metálico baseia-se no princípio da flutuabilidade. Quando o fluido flui através do tubo metálico, o flutuador sobe ou desce para uma posição em que a força do fluxo de fluido é igual à força gravitacional que actua no flutuador. A posição do flutuador corresponde ao caudal do fluido, que pode ser lido na escala. À medida que o caudal aumenta, o flutuador sobe e a leitura na escala aumenta. Inversamente, à medida que o caudal diminui, o flutuador desce e a leitura na escala diminui. Os rotâmetros de tubo metálico são normalmente utilizados em indústrias de processo para medir o caudal de gases e líquidos em tubagens. São simples e fiáveis e podem ser utilizados para medir uma vasta gama de caudais. No entanto, não são adequados para medir caudais muito baixos ou fluidos altamente viscosos. Os rotâmetros de tubo metálico SUP-LZ são fáceis de instalar e manter,
