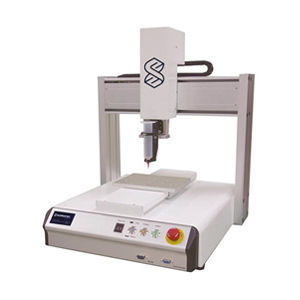

Robô de dosagem

cartesianotipo pórticode 4 eixos

Visão geral
Os robôs dosadores de 3 e 4 eixos fornecem dosagem de precisão para líquidos e pastas com áreas de trabalho configuráveis de 200×200 mm até 600×600 mm e cursos Z de 50 mm ou 100 mm. O 4.º eixo permite rotação de 360° para percursos de aplicação complexos. Opções de acionamento: correia, rosca sem‑fim ou eixos de parafuso (servomotor) conforme requisitos de precisão e carga.

Características gerais

• Função de purga no painel de controlo e seleção de 100 programas no painel frontal
• Programação por telecomando para arranque rápido e funções de ensino simples
• Compatível com válvulas de microdosagem, tanques e bombas volumétricas
• Carga útil até 3 kg em modelos de bancada; opção DUO com dois platôs independentes para maior rendimento
• Opção de tocha de plasma atmosférico para pré‑tratamento de superfícies

Aplicações e benefícios
As estações são adequadas para contas, arcos, revestimentos e pontos desde alguns μL até caudais elevados (até 250 L/min). Otimizadas para linhas de produção automatizadas, oferecem deposição repetível, reduzem desperdício de material e integram‑se facilmente em estações de montagem ou teste.

Dispensing station - 3 axis

• Superfície de trabalho: 300–500 mm
• Eixos: 3 (X, Y, Z)
• Curso do eixo Z: 100 mm
• Carga útil: 3 kg
• Robô de bancada com função de purga e 100 programas
• Programação do robô via telecomando (simples)

Dispensing station - 3 axis - 200F

• Superfície de trabalho: 200 × 200 mm
• Eixos: 3 (X, Y, Z)
• Curso do eixo Z: 50 mm
• Carga útil: 3 kg
• Função de purga, 100 programas, programação simples por telecomando

Dispensing station DUO - 3 axis

• Dois platôs independentes para maiores taxas de produção
• Projetada para aplicações de dosagem em paralelo
• Função de purga e 100 programas no painel frontal
• Programação simples por telecomando

Hybrid • 3 axes

• Eixos de parafuso acionados por servomotor para maior precisão e capacidade
• Área de trabalho: 200–500 mm (X e Y)
• Curso do eixo Z: 50 mm
• Eixos móveis acima da área de trabalho; adequado para linhas de produção

Gantry • 3 axis

• Gantry cartesiano com eixos de parafuso acionados por servomotor
• Área de trabalho: 300–600 mm
• Eixos móveis acima da zona de trabalho
• Placa base opcional e altura de viga configurável para conjuntos maiores

Dispensing station - 4 axis

• Eixos: 4 (X, Y, Z, W)
• Superfícies de trabalho: 300–500 mm (varia conforme o modelo)
• Curso do eixo Z: 100 mm
• Carga útil: 3 kg
• Rotação no 4.º eixo: 360°
• Função de purga, 100 programas no painel frontal, programação por telecomando

Especificações técnicas

• Configurações disponíveis: 3 eixos e 4 eixos
• Intervalos de área de trabalho: 200×200 mm, 300–500 mm, até 600×600 mm (gantry)
• Cursos Z: 50 mm (200F, Hybrid) e 100 mm (3/4 eixos padrão)
• Rotação 4.º eixo: 360° (modelos 4 eixos)
• Carga útil: até 3 kg (modelos de bancada)
• Opções de acionamento: correia, rosca sem‑fim ou eixos de parafuso; servomotor para eixos de parafuso
• Controlo: função de purga e seleção de 100 programas; programação por telecomando
• DUO: dois platôs independentes para aumentar o rendimento
• Integração: compatível com válvulas microdosadoras, bombas volumétricas e tanques
• Processo: contas, arcos, revestimentos e pontos desde escala μL até 250 L/min
• Opcional: tocha de plasma atmosférico para pré‑tratamento de superfícies
