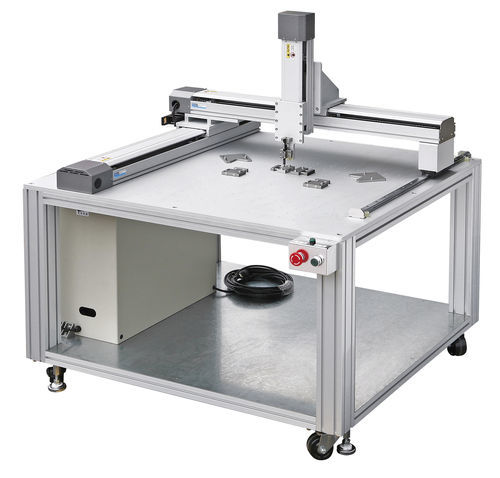

Robô sob medida

cartesianode 4 eixosde 3 eixos

Visão geral
SUPRATEC Syneo oferece soluções personalizadas de robôs de dosagem com eixos X, Y e Z configuráveis, cujos comprimentos podem atingir vários metros. Unidades personalizadas podem ser fornecidas com alturas de viga adaptadas e uma placa base opcional para atender às exigências de instalação.

Estação de dosagem - 5 eixos
Mesas digitalizadas de 5 eixos (estações de dosagem) são projetadas para aplicações de dosagem de precisão. O painel de controlo inclui função de purge e seleção de 100 programas na fachada. A programação é simplificada através de controlo remoto. Robôs de bancada padrão fornecem os 3 eixos básicos (X, Y, Z) com superfícies de trabalho de 300 mm a 500 mm; dois eixos adicionais são montados no eixo Y para movimento completo de 5 eixos. O curso do eixo Z é indicado em 100m e a carga máxima suportada é de 3 kg.

Automatize os seus processos facilmente
Mesas digitalizadas permitem automatizar processos de deposição. Válvulas de micro-dosagem, reservatórios e bombas volumétricas podem ser integrados nas mesas para criar um sistema de dosagem completo e orientado para produção, adaptado aos requisitos específicos do processo.

Acessórios opcionais

• Tocha de tratamento de superfície por plasma atmosférico para pré-tratamento de materiais
• Unidade LED para cura UV de montagens coladas

Benefícios e propriedades
Disponíveis em versões padrão de 3 ou 4 eixos para áreas de trabalho até 600×600 mm. Soluções personalizadas partem de uma mesa de 3 eixos e podem ser expandidas com dois eixos adicionais para obter uma mesa digitalizada de 5 eixos, oferecendo grande liberdade de movimento sobre a peça. O design cartesiano permite dimensionar comprimento e altura dos eixos conforme necessário, incluindo configurações de vários metros. O robô também pode ser montado numa placa base para estabilidade e integração.

Especificações técnicas

• Eixos: X, Y, Z configuráveis (comprimentos podem atingir vários metros); alturas de viga personalizáveis
• Configurações padrão: 3 eixos ou 4 eixos; expansível para 5 eixos (2 eixos adicionais montados no eixo Y)
• Área de trabalho (versões padrão): até 600 × 600 mm
• Superfícies de trabalho de robôs de bancada: de 300 mm a 500 mm
• Curso do eixo Z: 100m (indicado)
• Carga máxima no eixo Z: 3 kg
• Funções do painel de controlo: purge; seleção de 100 programas na fachada
• Programação: controlo remoto para programação simplificada
• Integração: compatível com válvulas de micro-dosagem, reservatórios e bombas volumétricas
• Montagem: pode ser montado numa placa base
