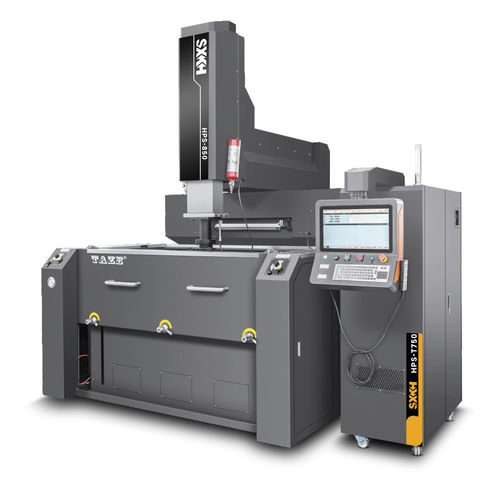

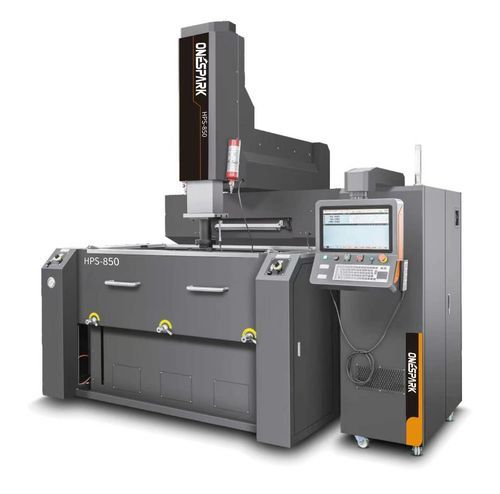

Máquina de eletroerosão por penetração HPS-850

de alta precisãode alta velocidadeflexível

MODELO: HPS-850
Curso de trabalho eixos X/Y/Z: 800/500/400mm
Dimensões do tanque de trabalho (C×L×A): 1800×1100×570mm
Dimensões da mesa (C×L): 1150×600mm
Distância da ponta do elétrodo à mesa: 500-900mm
Capacidade máxima de carga do elétrodo: 180KG
Capacidade máxima de carga da mesa: 3000KG
Peso da máquina (incluindo tanque): 4800KG
Dimensões (C×L×A): 2280×2600×2690mm
Perda mínima do elétrodo: 0,1%
Corrente de usinagem máxima: 75A (100A opcional)
Precisão de posicionamento: 5 μm
Precisão de posicionamento repetível: 2 μm

Características da máquina:
◆ A base adota um design de estrutura tipo caixa, com uma largura de guia ultra larga, permitindo que os eixos X e Y operem continuamente e formem um paralelismo estável com a superfície da mesa, alcançando usinagem de precisão tanto para moldes grandes quanto pequenos.
◆ O design quadrado (BOX) da cabeça da máquina pode suportar forças externas de qualquer direção e manter a usinagem de precisão do posicionamento original, garantindo que a precisão da usinagem de elétrodos pesados não seja afetada.
◆ Os três eixos utilizam servomotores absolutos Panasonic japoneses, totalmente digitais e equipados com encoder. Podem realimentar o funcionamento do elétrodo ao acionamento a qualquer momento, permitindo que o acionamento controle o motor com mais precisão. Com resposta rápida, baixa inércia rotacional, operação estável, baixo ruído, sem interferência de rádio, sem vibração e fácil manutenção, o desempenho da máquina é efetivamente melhorado, com alta sensibilidade e controlabilidade.
◆ Os eixos X, Y e Z utilizam fusos de esferas de grau retificado de Taiwan.
◆ Os eixos X e Y são projetados com guias reforçadas totalmente fechadas, e a distância entre os trilhos do eixo X é maior que o curso do eixo Y, garantindo o paralelismo entre todo o curso dos eixos X/Y e a mesa.
◆ Através de uma gestão duradoura e estável da temperatura do líquido e da configuração do sistema de refrigeração de usinagem, a usinagem da máquina não é afetada por condições externas ou mudanças no estado de usinagem, maximizando a adaptabilidade geral da máquina a várias condições de usinagem e precisão.
◆ Instalações periféricas completas, como dispositivos de extinção automática de incêndio e sensores de nível de fluido de usinagem, proporcionam um ambiente de trabalho seguro.
◆ O corpo é fabricado em ferro fundido FC30, que foi submetido a recozimento a alta temperatura e envelhecimento natural.
