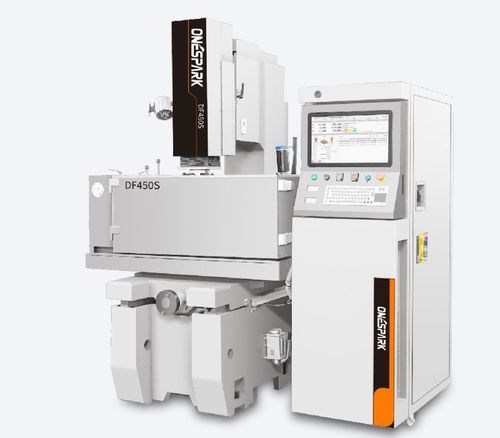

Máquina de eletroerosão por penetração DF450S

de alta velocidadede precisãoflexível

Visão geral

• Mantém a estrutura tradicional da máquina; a mesa de trabalho é acionada manualmente para facilitar o gabaritagem e o carregamento das peças.
• O eixo Z é acionado por um deslizamento linear de precisão e um servomotor com parafuso de esferas, garantindo posicionamento vertical reprodutível.
• Curso de cabeça em dois estágios permite usinar peças de maior altura e ajustar a posição do eletrodo.
• Opção de cabeça orbital para acabamento aprimorado; circuito espelhado de alto brilho proporciona baixos valores Ra.

Parâmetros
ITEM | Unidade | DF450S | DF540S | DF650S
Curso de trabalho X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Tamanho do tanque de óleo (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Tamanho da mesa (L×W) | mm | 700*400 | 800*450 | 900*500
Circuito espelhado de alto brilho (melhor acabamento) | Ra | 0.28 | 0.28 | 0.28
Melhor acabamento com cabeça orbital | Ra | 0.15 | 0.15 | 0.15
Velocidade máx. de usinagem | mm²/min | 450 | 450 | 450
Perda mínima de eletrodo | % | 0.1 | 0.1 | 0.1
Distância ponta do eletrodo - mesa | mm | 200-500 | 200-600 | 300-700
Capacidade máx. de carga do eletrodo | Kg | 100 | 50 | 50
Capacidade máx. de carga da mesa | Kg | 900 | 000 | 000
Peso da máquina (incl. tanque) | Kg | 1460 | 650 | 2000
Dimensões da máquina (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


Características / especificações técnicas

• Modelo: DF450S (DF540S, DF650S disponíveis)
• Curso X/Y/Z: 450×350×200 mm
• Dimensões do tanque de óleo: 1060×650×440 mm
• Dimensões da mesa: 700×400 mm
• Acabamento circuito espelhado: Ra 0.28; com cabeça orbital: Ra 0.15
• Velocidade máx. de usinagem: 450 mm²/min
• Perda mínima de eletrodo: 0.1 %
• Distância ponta eletrodo - mesa: 200–500 mm
• Capacidade eletrodo: 100 kg
• Capacidade mesa: 900 kg
• Peso máquina (incl. tanque): 1460 kg
• Dimensões (L×W×H): 2900×1350×2150 mm
