Amplificador de sinal 3180

placa PXIcom saída de correntede banda larga

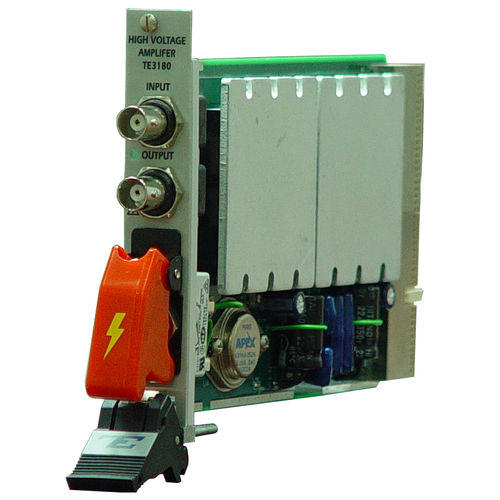

O modelo 3180 foi concebido como um amplificador de uso geral, de banda larga e alta tensão, tendo, no entanto, em mente aplicações específicas. Oferece um ganho selecionável de até x50, com amplitudes de -90 V a +90 V e uma corrente de saída de 150 mA. Com uma largura de banda de sinal forte de até 300 kHz e uma largura de banda de sinal fraco de até 1 MHz, o novo TE3180 oferece novas possibilidades para satisfazer requisitos que antes não podiam ser atendidos num formato PXI, sem comprometer a largura de banda e a integridade do sinal. Placa PXI de largura única Taxa de variação até 120 V/µs Características Resolve problemas comuns Um problema comum nos equipamentos PXI é a incapacidade de produzir altas tensões devido aos baixos níveis das fontes de alimentação. Por exemplo, os geradores de formas de onda ou dispositivos semelhantes de geração de sinais são alimentados por fontes de 12 V. Consequentemente, não conseguem produzir sinais superiores a 10 Vp-p numa carga de 50 Ω. O modelo 3180 resolve este problema utilizando conversores CC/CC para aumentar as tensões dos trilhos de alimentação, o que, juntamente com componentes personalizados e um design exclusivo, permite a amplificação dos sinais de entrada até 180 Vp-p numa carga de 0,1 Ω. Segurança A segurança desempenhou um papel fundamental durante a conceção do modelo 3180. O percurso de alta tensão para o circuito amplificador é bloqueado por um interruptor mecânico no painel frontal e a aplicação acidental de alta potência à UUT é impedida por um trinco de segurança. O modelo 3180 só emitirá sinais de alta tensão depois de a trava de segurança ter sido levantada e de o interruptor de alta tensão ter sido colocado na posição «ON».
