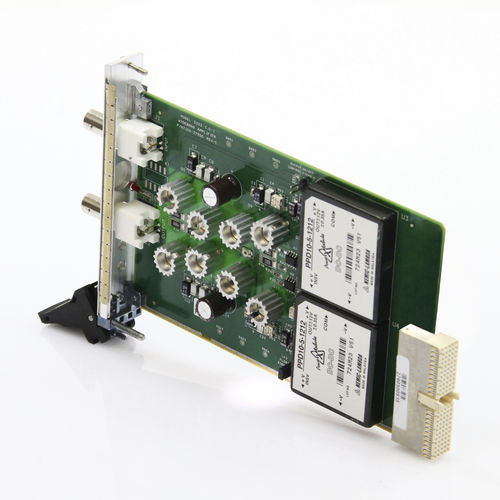

Amplificador de sinal 3222

placa PXIpara montagem em rackde banda larga

O Modelo 3222 é um amplificador de potência baseado em PXI, de 3U e com um único slot, concebido para a amplificação de sinais. Oferecendo uma pureza de sinal inigualável, o Modelo 3222 amplifica sinais desde corrente contínua até mais de 20 MHz. A unidade possui um ganho fixo de x10; no entanto, o mesmo amplificador está disponível com ganho personalizado, sem qualquer degradação da pureza do sinal ou do desempenho. Placa PXI de largura única Baixa distorção Configuração personalizada de: ganho, impedância de entrada, impedância de saída, polaridade de saída, terra do sinal Características Resolve problemas comuns Um problema comum com equipamentos PXI é a incapacidade de produzir tensões elevadas devido a tensões de alimentação baixas. Por exemplo, geradores de formas de onda ou dispositivos semelhantes de geração de sinais são alimentados por tensões de 12 V. Consequentemente, não conseguem produzir sinais acima de 10 Vp-p numa carga de 50 Ω. O modelo 3222 resolve este problema utilizando conversores CC/CC para aumentar as tensões dos trilhos de alimentação, o que, juntamente com componentes personalizados e um design exclusivo, permite a amplificação de sinais de entrada até 40 Vp-p em alta impedância, ou 20 Vp-p em 50 Ω Permite a utilização da corrente nominal total para outros dispositivos O amplificador de potência consome corrente apenas do trilho de +5 V, deixando os outros trilhos da fonte de alimentação livres para fornecer a sua corrente nominal total a outros dispositivos. Nível de terra O modelo 3222 pode ser fornecido com conectores de entrada e saída isolados da terra da caixa, permitindo que o amplificador flutue a partir do nível de terra da caixa até 250 Vcc. A única limitação é que os terra de entrada e de saída devem estar ligados ao mesmo nível de terra. Esta capacidade é extremamente importante em aplicações em que o dispositivo amplificador deve estar no mesmo nível de terra que a sua fonte.
