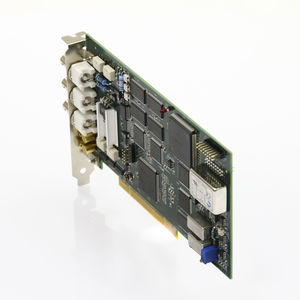

Gerador de forma de onda arbitrária 5201

de funçõesmonocanalplaca PXI

O Modelo 5201 é um gerador de formas de onda arbitrárias e funções de canal único que combina várias funções poderosas num único dispositivo compacto. É fornecido gratuitamente com o instrumento o software ArbConnection, que é utilizado para controlar o 5201 e para gerar, editar e descarregar formas de onda a partir de um computador remoto. Ondas senoidais até 50 MHz, ondas quadradas até 30 MHz 8 Vp-p em 50 Ω (padrão), o dobro em alta impedância Saída senoidal até 125 MHz, 1 Vp-p Resolução vertical de 14 bits Memória de formas de onda de 2 M Precisão e estabilidade do relógio de 1 ppm Características Um formato económico O 5201 é uma alternativa sensata a um gerador de formas de onda baseado em GPIB no desenvolvimento de um sistema de teste baseado em PXI. O 5201 oferece uma combinação sinérgica de um gerador de funções, um sintetizador de formas de onda arbitrárias, um sequenciador programável, um gerador de impulsos e um gerador de modulação num único instrumento. O 5201 oferece tudo isto a um custo inferior ao de instrumentos comparáveis de bancada ou baseados em VXI. Esta versatilidade garante que o Modelo 5201 se adaptará às necessidades de teste futuras, bem como às atuais. Taxa de amostragem Os novos requisitos tecnológicos estão a levar os sistemas de comunicações a utilizar larguras de canal cada vez mais estreitas. Uma taxa de amostragem de 125 MS/s torna o 5201 uma fonte de modulação ideal para a resolução de problemas em novos esquemas de codificação. O 5201 também fornece formas de onda de alta velocidade para simular distorção de sinal, quedas de ciclo na linha de alimentação, sinais de vídeo, falhas de componentes e transientes da fonte de alimentação. Resolução de 14 bits A resolução de 14 bits proporciona 16 384 níveis de saída. Isto significa que até mesmo formas de onda de áudio podem ser geradas com excelente fidelidade.
