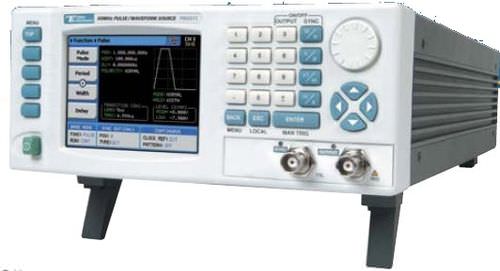

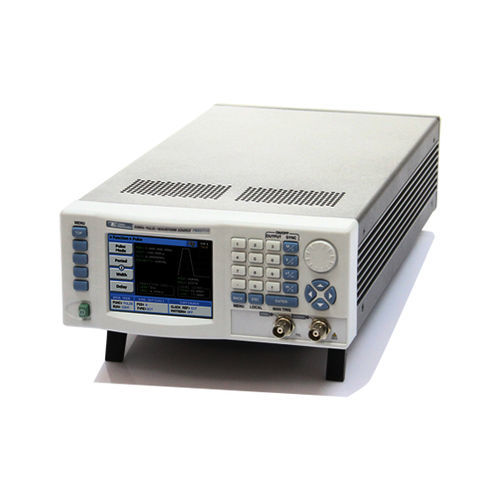

Gerador de impulsos PM8571A

de funçõesde patternde forma de onda arbitrária

O modelo PM8571A é um gerador de impulsos/padrões monocanal de desempenho muito elevado, que leva as especificações dos geradores de impulsos normais ao limite, tornando-se, de longe, o gerador de formas de onda de impulsos mais avançado disponível no mercado. Para além das suas funcionalidades de impulsos de alto desempenho, o novo PM8571A gera um conjunto completo de formas de onda padrão, arbitrárias e sequenciadas, que são essenciais nos laboratórios atuais. Gerador de funções de 100 MHz para formas de onda padrão Gerador de formas de onda arbitrárias/sequências de 300 MS/s, 16 bits Resolução de pulso de 10 ps com tempo de transição de 4 ns 32 Vpp em circuito aberto com impedância programável Gerador de padrões digitais de 16 bits com nível programável Características Controlos de impulsos versáteis Se a sua aplicação exigir mais do que apenas um ciclo de trabalho fixo ou uma largura de impulso programável, pode modular e controlar a sua borda ascendente com qualquer forma de onda padrão ou arbitrária. Combine todas estas funcionalidades com o controlo externo da largura do impulso e terá uma ferramenta de geração de impulsos extremamente versátil. Resolução extremamente precisa Precisa de controlar as transições e o posicionamento dos impulsos? Basta programar cada canal para emitir impulsos com transições lineares ou rápidas e controlar o posicionamento das bordas com uma resolução de 10 ps. Gerador de funções de alta velocidade Gostaria de utilizar o instrumento como gerador de funções? Não é necessário calcular formas de onda complexas, pois o PM8571A faz esse trabalho por si. Selecione o separador de formas de onda padrão e comece a gerar qualquer uma das dez formas de onda que estão pré-calculadas e disponíveis para utilização imediata. Estão incluídas: senoidal, triangular, quadrada, de pulso, rampa, sinc e outras, a frequências até 100 MHz.
