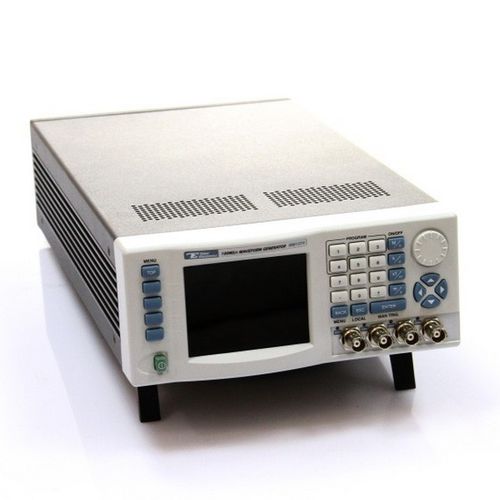

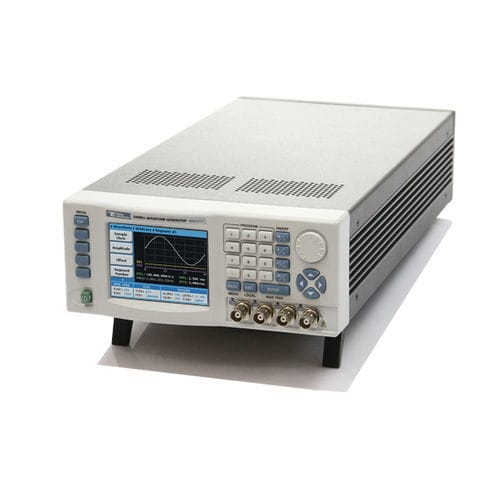

Gerador de forma de onda arbitrária WW1074

de funçõespor USBde 4 canais

O WW1074 oferece um sintetizador de formas de onda universal de quatro canais com 100 MS/s. Cada unidade está integrada numa caixa de dimensões reduzidas para poupar espaço e custos, sem comprometer a largura de banda nem a integridade do sinal. O instrumento emite formas de onda padrão ou definidas pelo utilizador na gama de 100 µHz até 50 MHz. =Ondas sinusoidais até 50 MHz e quadradas até 25 MHz Resolução de amplitude de 16 bits Memória de formas de onda até 4 M 10 Vpp em 50 Ω, o dobro em circuito aberto Vários modos de funcionamento: disparo, temporizador e atraso de disparo Quatro saídas SYNC separadas Características Integridade do sinal À medida que a tecnologia evolui e novos dispositivos são desenvolvidos todos os dias, são necessários sinais mais rápidos para simular e estimular esses novos dispositivos. Os modelos de quatro canais oferecem a maior largura de banda da sua classe e, por isso, permitem a reprodução e simulação precisas de sinais de teste. Com uma vasta gama de geradores de relógio de amostragem (até 100 MS/s), resolução vertical de 16 bits e ampla largura de banda de saída (até 50 MHz), é possível criar perfis matemáticos, transferir as coordenadas para o instrumento e regenerar formas de onda sem comprometer a sua fidelidade e compatibilidade com o projeto original. Resolução de 16 bits Os DAC de 16 bits são utilizados para criar formas de onda com excelente precisão e resolução, adequadas aos sinais de teste mais refinados necessários para os instrumentos sensíveis da atualidade. Graças à tecnologia mais recente, pode ter a certeza de que as funcionalidades e capacidades dos modelos de quatro canais serão úteis durante muitos anos. Quatro canais sincronizados Os modelos de quatro canais dispõem de quatro canais de saída, todos sincronizados com o mesmo relógio de referência e que partilham o mesmo relógio de amostragem.
