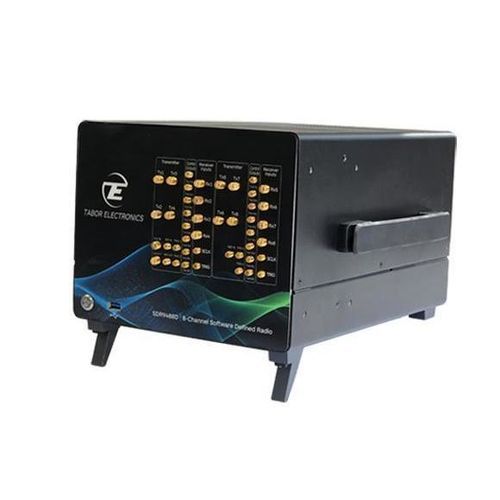

Transceptor MIMO SDR9488D

rádiopara testes automatizados “Record and Replay”de 8 canais

Visão geral
O SDR9488D é um transceptor de rádio definido por software em formato PXIe de tipo desktop com 8 canais. Fornece amostragem a 9 GS/s, resolução de 16 bits e largura de banda instantânea >1 GHz por canal, indicado para testes RF multicanal, radar, guerra eletrônica e controlo quântico.

Destaques

• Taxa de amostragem de 9 GS/s com resolução de 16 bits
• Operação de 8 canais em verdadeiro modo multi-canal / MIMO
• Arquitetura modular PXIe para escalabilidade compacta
• Operação determinística em loop fechado sincronizada no tempo
• Processamento acelerado por FPGA com geração condicional de formas de onda de baixa latência
• Largura de banda instantânea >1 GHz por canal (ultra-wideband)
• Streaming de alto débito e memória embarcada profunda com reprodução de formas de onda

Descrição detalhada
O SDR9488D integra DACs e ADCs dentro de um único transceptor controlado por FPGA, permitindo feedback em tempo real e geração condicional de formas de onda sem latência de ida e volta para o PC anfitrião. Baseada numa arquitetura PXIe padrão da indústria, a plataforma suporta alta densidade de canais e sincronização entre várias unidades para arranjos coerentes em fase. A família Proteus oferece capacidades TX/RX multi-canal com elevada largura de banda instantânea por canal, adequada para investigação RF em laboratório e a nível de sistema.

Aplicações

• Investigação avançada em radar, simulação e geração de alvos
• Sistemas de guerra eletrónica, incluindo EW em loop fechado e simulação de ameaças
• Computação quântica — controlo de qubits e reset/feedback de baixa latência
• Investigação Massive MIMO e bancadas de teste RF multi-canal

Especificações

• Modelo: SDR9488D
• Taxa de amostragem: 9 GS/s
• Resolução: 16 bit
• Canais: 8 CH (multi-canal / MIMO)
• Largura de banda instantânea: >1 GHz por canal
• Arquitetura: PXIe modular (Proteus Arbitrary Waveform Transceiver architecture)
• Processamento: Processamento acelerado por FPGA para operação em tempo real / loop fechado
• Capacidades: Sincronização determinística no tempo; streaming de alto débito; memória embarcada profunda e reprodução de formas de onda; geração condicional de formas de onda (feedback em tempo real)
