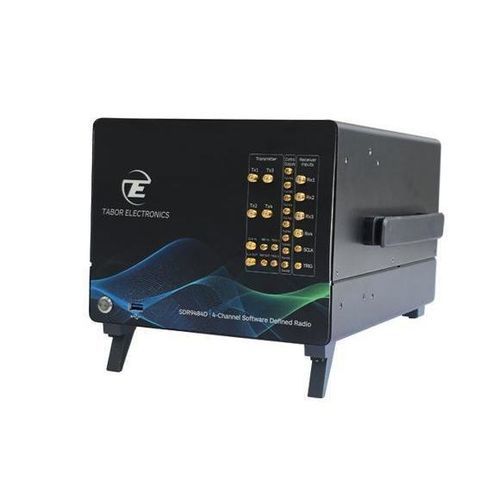

Transceptor de radar SDR9484D

rádiomulticanalmodular

Visão geral
O SDR9484D é um rádio definido por software modular e de alto desempenho baseado na arquitetura Proteus Arbitrary Waveform Transceiver. Integra conversores a 9 GS/s, resolução de 16 bits e fator de forma PXIe para suportar operação multicanal coerente em fase e determinística para radar, guerra eletrônica, computação quântica e pesquisa em comunicações avançadas.

Capacidades principais

• SDR ultra‑banda larga real com >1 GHz de largura de banda instantânea utilizável por canal
• Operação multicanal sincronizada no tempo e MIMO determinístico
• DAC (AWG) e ADC integrados com processamento em tempo real acelerado por FPGA
• Streaming de alto rendimento e memória onboard profunda para gravação/reprodução prolongada de formas de onda
• Geração condicional de formas de onda com baixa latência para experimentos em loop fechado

Plataforma e arquitetura
A arquitetura modular PXIe permite sincronização escalável entre muitos canais, minimizando o número de slots. A integração a nível de módulo combina saídas de gerador e entradas de digitalizador para bancadas de teste multicanal coerentes em fase.

Feedback em tempo real e operação em loop fechado
O controlo FPGA a bordo elimina a latência de ida e volta ao host, permitindo geração condicional de formas de onda e feedback em tempo real para EW em loop fechado, emulação de alvos radar e controlo/reset rápido de qubits.

Aplicações

• Medições radar e emulação de modo radar
• Desenvolvimento de guerra eletrônica e simulação de ameaças
• Pesquisa MIMO e bancadas de teste massive MIMO
• Computação quântica: controlo de qubits, leitura e experiências em loop fechado
• Geração e reprodução de sinais wideband de alta fidelidade

Características técnicas / especificações

• Modelo: SDR9484D
• Taxa de amostragem: 9 GS/s
• Resolução: 16 bits
• Canais: 4 canais (4CH)
• Largura de banda instantânea: >1 GHz utilizável por canal
• Arquitetura: PXIe modular (PXI Express)
• Operação: Multicanal / MIMO determinístico e sincronizado
• Processamento: Processamento acelerado por FPGA para operação em loop fechado com baixa latência
• Memória: Memória onboard profunda para gravação/reprodução longa e streaming de alto rendimento
• Capacidades: Feedback em tempo real, geração condicional de formas de onda, reprodução de formas de onda
• Domínios principais: Radar, guerra eletrônica, computação quântica, pesquisa em comunicações avançadas
