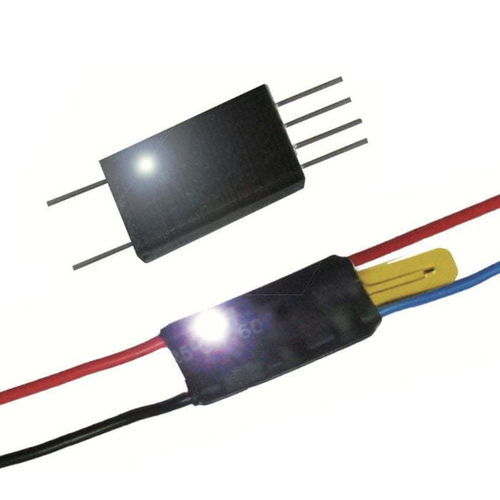

Módulo de controle de temperatura de LED MT series

programávelindustrialcompacto

Visão geral
A série MT de microcontroladores de temperatura e tempo é um módulo compacto e patenteado concebido para integrar controlo de aquecimento em produtos com espaço limitado sem redesenho da PCB. Suporta limites de temperatura ON/OFF e temporizadores configuráveis; mais de 10.000 configurações padrão disponíveis. Compatível com películas de aquecimento ultrafinas e elementos PTC de baixo pico para aplicações industriais.

Principais características

• Formato compacto: 20 x 10 x 3 mm — adequado para espaços reduzidos
• Integração simples: não requer controlador adicional nem alterações de circuito significativas
• Alimentação flexível: CC 3,7–24 V (compatível USB/bateria)
• Amostragem rápida: <100 ms; precisão de temperatura ±2℃
• Modos de controlo: temperatura constante, limite (ON/OFF), temporizador, temporizador cíclico
• Altamente configurável: limites ON/OFF, temporizador 1–1440 min, ciclos 1–99; >10.000 variantes
• Segurança: recomenda-se condensador 100–220 µF com adaptador externo

Diferenças entre modelo e função
Modelo | Função | Faixa de temperatura (℃) | Intervalo temporizador (min) | Temporizador de ciclo
MT | Controlo temperatura constante | -30℃ ~ 120℃ (personalizável até 180℃) | – | –
MTT | Temperatura constante + Temporizador | -30℃ ~ 120℃ (personalizável até 180℃) | 1 ~ 1440 (24 h) | –
MTR | Controlo limite de temperatura | -30℃ ~ 120℃ (personalizável até 180℃) | – | –
MTTR | Limite temperatura + Temporizador | -30℃ ~ 120℃ (personalizável até 180℃) | 1 ~ 1440 (24 h) | –
MTC | Temperatura constante + Temporizador de ciclo | -30℃ ~ 120℃ (personalizável até 180℃) | – | 1 ~ 99 (ciclo contínuo personalizável)
MTTC | Temperatura constante + Ciclo + Temporizador | -30℃ ~ 120℃ (personalizável até 180℃) | 1 ~ 1440 (24 h) | 1 ~ 99 (ciclo contínuo personalizável)

Especificações padrão (série MT)

• Dimensões (C×L×A): 20 x 10 x 3 mm
• Tensão de entrada: CC 3,7–24 V
• Frequência: 50/60 Hz
• Corrente máxima saída: ≤4 A (10 A curto ≤30 s)
• Tempo de amostragem: <100 ms
• Precisão de temperatura: ±2℃
• Humidade: 0–80% UR (sem condensação)
• Faixa de controlo: -30℃ a 120℃ (personalizável até 180℃)
• Temperatura de operação: -40℃ a 80℃
• Visor: LED
• Opções NTC: 0 / 25 / 50 mm

Exemplos modelos MT — Temperaturas fixas
Exemplos selecionados:
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃ (especial)

Observações sobre modelos

• Modelos padrão têm prazos de entrega reduzidos; modelos especiais até 180℃ disponíveis.
• Corrente máxima varia por tipo (ex.: ~2,5 A Tipo A; 4 A Tipo D). Especificações adicionais mediante pedido.
• Configurações detalhadas: passos de 1℃ e incrementos de 1 minuto até 24 h ou ciclos contínuos.

Aplicações

• Produtos industriais que necessitam de controlo de temperatura + tempo em espaço reduzido
• Exemplos: módulos de aquecimento médico, aquecedores vestíveis, antiembaçamento óptico, controlo ambiental com PTC, integração com películas de aquecimento ultrafinas

Resumo técnico

• Família: MT / MTT / MTR / MTTR / MTC / MTTC
• Modos: temperatura constante, limite, temporizador, cíclico, combinados
• Temporizador: contínuo ou 1–1440 min; ciclos 1–99
• Alimentação: DC 3,7–24 V; recomenda-se condensador 100–220 µF para adaptadores externos
