Auxiliar de comando DTC series

Resumo

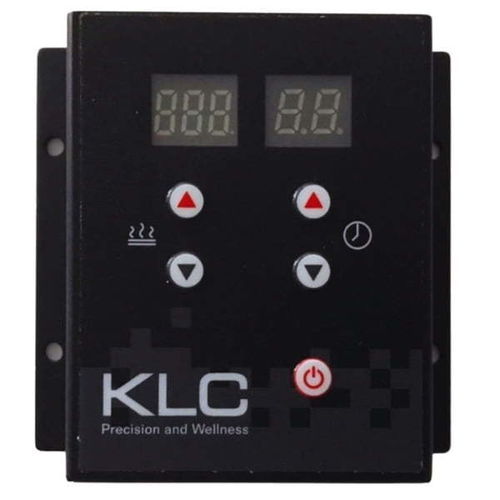

O controlador digital de temperatura e tempo (série DTC) da KLC é um regulador compacto de painel frontal concebido para testes laboratoriais, aquecimento de ambientes e controlo de temperatura de processos. É compatível com a linha de aquecedores KLC: aquecedores flexíveis ultrafinos, aquecedores de infravermelhos distantes, aquecedores de ar PTC e condutores térmicos PTC.

Características principais

• Configuração digital em painel frontal com visor LED
• Controlo de temperatura e temporizador com memória automática das definições
• Temporizador ajustável de 30 min até operação contínua (indicação 99)
• Controlo de temperatura preciso ±1℃; resolução 1℃
• Disponível em versões pré-cabeadas, com conector (auto‑conexão) e terminal
• Compatível com a gama de aquecedores KLC

Modelos e tipos

• Modelos: DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• Tipos: Pré-cabeado AC110V; Conector AC110V; Pré-cabeado AC220V; Conector AC220V; Terminal AC90–250V

Especificações básicas

• Dimensões: 65 x 90 x 26 mm
• Caixa: revestimento externo em alumínio
• Tensão de entrada (série): DC12V–24V / AC100V–120V / AC200V–240V
• Frequência: 60Hz (opção 50Hz disponível)
• Corrente máx.: DC <10A; AC <4A (dependendo do modelo)
• Taxa de amostragem: 100 ms
• Ambiente de operação: -20℃ a 55℃; 0–80% UR (sem condensação/geleira)
• Faixa de controlo de temperatura (série): tip. 1 a 150℃; até 285℃ em modelos específicos
• Sensor: NTC (AC não isolado); comprimento de cabo NTC típico 80 cm

DTC-A3B285-0204B — especificações do modelo

• Tensão de entrada: AC90–250V
• Frequência: 50/60Hz
• Corrente máx.: 4A
• Método de controlo: LIGADO/DESLIGADO (P=0)
• Faixa de controlo de temperatura: -24 a 285℃ (passo 1℃)
• Controlo de tempo: 1–5 (unidades 30 min) / 5–99 (unidades 1 h); 99 = operação contínua
• Taxa de amostragem: 100 ms

Guia do usuário / Notas de operação

• LIGA/DESLIGA: pressione uma vez para ligar; mantenha 2 s para desligar. Quando alimentado mas inativo, o ponto do visor de tempo pisca
• Botões de temperatura: ▲ aumenta 1℃; ▼ diminui 1℃; manter pressionado para ajuste contínuo. O visor mostra a temperatura medida após 4 s
• Botões de tempo: ▲ / ▼ ajustam em 0,5 h ou 1 h conforme a faixa; 99 indica operação contínua
• Conexões: PIN NTC para sensor; PIN de entrada AC; PIN de saída AC para carga

Notas

• Marca: KLC Corporation
• Aplicações: adequado para equipamentos de laboratório, protótipos HVAC, máquinas de processo e controlo de temperatura de produto
