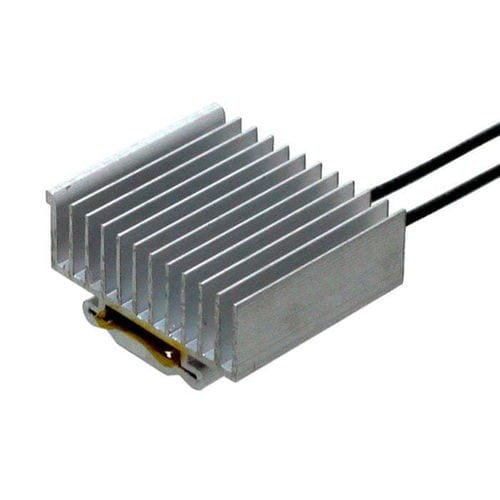

Aquecedor de ar LCH series

aletadode convecçãoelétrico

Visão geral do produto
Os Condutores térmicos PTC da série LCH são elementos de aquecimento PTC auto‑reguláveis disponíveis em vários tamanhos e opções de montagem. Destinados a aplicações de média‑baixa temperatura, existem em versões com aletas para convecção natural ou em variantes de aquecimento de ar com ventilador opcional.

Características

• Comportamento PTC auto‑regulante para ajuste automático de potência
• Amplitude de potência: 6–2000 W conforme o modelo
• Opções de tensão de 12 V até 600 V (dependendo do modelo)
• Construção com aletas em alumínio para tipos por convecção (AL6061 / AL6063)
• Funcionamento silencioso nos tipos com aletas; ventilador opcional em modelos selecionados
• Cabo padrão: 22 AWG, 210 mm (preto); personalização de cabeamento disponível
• Dimensões, perfil de aletas, terminais e furos de fixação personalizáveis

Aquecimento multi‑estágio
Opção multi‑estágio (2 ou 3 níveis) disponível para tipos LCH, permitindo selecionar diferentes níveis de temperatura numa única unidade para maior flexibilidade de controlo térmico.

Aplicações
Usos típicos: proteção e aquecimento de placas‑mãe de PC, ferros a vapor, controlo de humidade, proteção contra geada, dispositivos médicos e estéticos, purificadores de ar, módulos de aquecimento eletrónicos e outros sistemas de média‑baixa temperatura.

Especificações gerais (resumo)

• Gama de potência: 6 W – 2000 W (dependendo do modelo)
• Temperatura de superfície: tipicamente 60°C – 240°C (alguns tipos ≈220°C)
• Tensão: AC/DC 12 V – 520 V padrão; modelos selecionados até 600 V
• Material exterior: alumínio (AL6061 / AL6063) para tipos com aletas
• Cabo padrão: 22 AWG, 210 mm

Notas de aplicação

• Potência e temperatura de superfície dependem da temperatura ambiente, fluxo de ar e condições de contacto/ dissipação.
• Em baixa dissipação (sem fluxo de ar) a temperatura pode aproximar‑se da temperatura de Curie e a potência diminui; em alta dissipação a potência aumenta para regular a temperatura.
• A potência máxima indicada refere‑se a condições próximas da temperatura máxima da superfície; a potência entregue em aplicação tende a variar entre ~5% e ~80% do máximo, dependendo da dissipação.
• O desempenho real varia com o material de contacto, dissipador, área, condições ambientais e instalação.
• Estão disponíveis personalizações para saídas de fios, furos de fixação, conectores, formato das aletas e características elétricas.

Dimensões e especificações chave tipos LCH‑H a LCH‑M
Gama de potência: 6 W ~ 2000 W
Temperatura máxima de superfície: ~220°C – 240°C (dependendo do modelo)
Intervalo de tensão: AC/DC 12 V ~ 600 V (dependendo do modelo)
Exemplos de tamanhos (L×A×C mm): LCH‑H 39.5 × 19.5 × L; LCH‑IA 55 × 28 × L; LCH‑IB 70 × 28.5 × L; LCH‑M 30 × 35 × L
Material exterior: alumínio (AL6061 / AL6063)
Ventoinha opcional disponível em alguns tipos (LCH‑I, LCH‑K, LCH‑M) para acelerar a dissipação de calor.

Opções de saída de fios e design
Configurações padrão e opcionais: saída de fio unilateral ou bilateral, fios com conector ou crimpagem, placa de fixação em aço inoxidável, saída trifásica, furos de fixação e saídas de fios personalizáveis. Comprimento, altura, largura e desenho das aletas podem ser adaptados.

Modelos LCH‑M disponíveis (exemplos selecionados)
Exemplo: LCH‑MX1024 (L = 60 mm nominal; opções de temperatura: 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C). Vários sufixos (MX10xx, MX20xx, MX30xx, MX40xx) cobrem combinações de comprimento/ potência/ temperatura na faixa 12 V–600 V.

Características técnicas

• Família de produto: Condutores térmicos PTC (série LCH)
• Gama de potência típica: 6 W – 2000 W
• Gama típica de temperatura de superfície: 60°C – 240°C
• Opções de tensão: AC/DC 12 V – 520 V padrão, até 600 V em modelos selecionados
• Exterior: alumínio para tipos com aletas
• Cabo: 22 AWG, 210 mm (padrão)
• Opções especiais: comportamento PTC auto‑regulante, aquecimento multi‑estágio (2 ou 3 níveis), ventoinha opcional em modelos selecionados
• Personalização disponível para dimensões, aletas, saída de fios e terminais (podem aplicar‑se custos de ferramentas)
