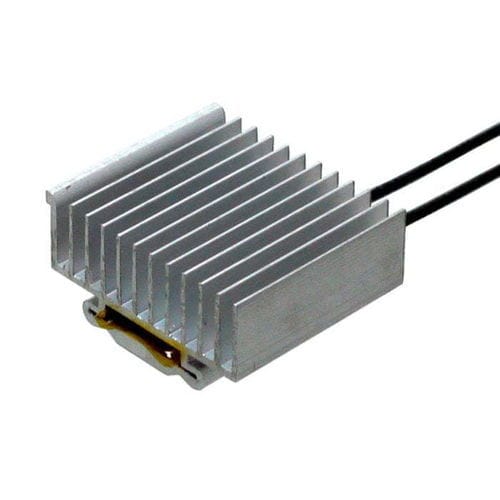

Resistência de aquecimento PTC LCH series

de ar pulsadoem placasaletada

Visão geral do produto
Os condutores de calor PTC da Taiwan KLC (série LCH, LCH-A ~ LCH-M) são elementos de aquecimento em estado sólido auto-reguláveis, disponíveis em múltiplas formas, comprimentos e opções de montagem/saída de cabo. As configurações incluem aletas extrudadas e placas térmicas PTC; alguns tipos suportam ventilador opcional para aumentar a dissipação térmica.

Características

• Comportamento PTC auto-regulador para controlo de temperatura
• Faixa de potência ampla (6 W a ~2000 W conforme o modelo)
• Consumo elétrico reduzido em relação à aplicação de aquecimento
• Nível sonoro baixo em comparação com aquecedores apenas com ventilador (ventilador opcional)
• Disponível numa ampla gama de tensões (tip. AC/DC 12 V–520/600 V conforme o tipo)
• Carcaças com aletas em alumínio (AL6061 / AL6063) e opções de placa
• Várias opções de personalização de cablagem e montagem disponíveis

Novo / Aquecimento multi-estágio
As opções multi-estágio fornecem definições de temperatura em dois ou três níveis numa única unidade e podem ser aplicadas a muitos tipos LCH (LCH-A a LCH-I). O LCH-M é uma nova família de placas térmicas PTC com várias opções padrão de temperatura de superfície.

Aplicações
Projetado para manutenção térmica de eletrónica e tarefas de aquecimento médio-baixo: proteção térmica de motherboards de PC, dispositivos médicos e de beleza, ferros a vapor, controlo de humidade, proteção contra geada, purificadores de ar, equipamentos de saúde/terapia e aplicações similares.

Especificações gerais

• Marca: KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Família / modelos: série LCH (LCH-A ~ LCH-M)
• Faixa de potência: 6 W ~ 2000 W (consoante o modelo)
• Temperatura de superfície (tip.): ~60 °C a ~240 °C (consoante o tipo)
• Tensão: AC/DC 12 V ~ 520 V (geral); alguns tipos até 600 V; tensões personalizadas possíveis
• Material exterior: Alumínio AL6061 / AL6063 (tipos com aletas)
• Cabo padrão: 22 AWG, 210 mm (preto) salvo indicação em contrário
• Opções: aquecimento multi-estágio, versões com ventilador, múltiplas saídas de cabo, conectores, placas de fixação, saída trifásica

Notas de aplicação

• A potência (W) de um PTC varia com as condições de dissipação térmica: em baixa dissipação (sem fluxo de ar) a temperatura de superfície pode aproximar-se da temperatura de Curie e a potência diminuirá; em alta dissipação a potência aumenta para manter a regulação.
• A potência máxima declarada refere-se a transmissão térmica eficaz (superfície ~240 °C para muitos tipos). A potência entregue depende do material de contacto, dissipador, área de dissipação, temperatura ambiente e fluxo de ar (tipicamente 5%–80% do máximo; para aquecimento indireto de água geralmente ~15%–60% do máximo).
• Modelos personalizados e ferramentais estão disponíveis para requisitos especiais (podem aplicar-se custos de ferramentaria).
• Exemplo de cálculo de potência relativa a temperatura de superfície inferior: Potência relativa(@120 °C) ≈ Potência máx × (120 °C – ambiente) / (240 °C – ambiente) — os resultados reais dependem das condições de aplicação.

Dimensões e tipos padrão (seleção)
Cada tipo LCH tem sua própria geometria de aletas/perfil e comprimentos disponíveis. Tipos típicos: LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (ex. personalizado), LCH-K (ex. personalizado), LCH-M (placa térmica PTC).

Resumo — tipos LCH-H a LCH-M
Faixa de potência: 6 W ~ 2000 W
Dimensões exemplo: LCH-H: 39,5 × 19,5 × L mm; LCH-IA: 55 × 28 × L mm; LCH-IB: 70 × 28,5 × L mm; LCH-M (ex.): 30 × 35 × L mm
Temp. máxima: tip. até ~220–240 °C (consoante o tipo)
Faixa de tensão: AC/DC 12 V ~ 600 V (consoante o tipo)
Exterior: Alumínio AL6061 / AL6063
Ventoinha: opcional para LCH-I, LCH-K, LCH-M para acelerar a transferência de calor

Tipo LCH-M — modelos selecionados & comprimentos/opções de temperatura
Modelos exemplo: LCH-MX1024 (L=60 mm), LCH-MX2048 (L=100 mm), LCH-MX3060 (L=150 mm), LCH-MX4072 (L=200 mm). Opções de temperatura de superfície (ex.): 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Opções de saída de cabo e design

• Saída de cabo unilateral (padrão)
• Saída de cabo bilateral
• Cabo com conector
• Cabo com crimp fêmea e orifícios de fixação (especificar posições)
• Condutor PTC com orifícios de fixação personalizados ou placa de fixação em aço inox
• Saída de cabo para alimentação trifásica (opção)

Notas sobre personalização
Fornecimento padrão se não especificado: condutor térmico PTC com saída de cabo unilateral sem terminais. Muitas modificações mecânicas e elétricas são viáveis conforme os requisitos da aplicação; custos de ferramentaria podem se aplicar.

Especificações técnicas

• Marca: KLC Corporation
• Família de modelos: série LCH (LCH-A ~ LCH-M)
• Potência: 6 W ~ 2000 W (dependendo do modelo)
• Temperatura de superfície: até ~240 °C (dependendo do tipo)
• Tensão: AC/DC 12 V ~ 520/600 V (dependendo do tipo); opções personalizadas possíveis
• Material exterior (aletas): Alumínio AL6061 / AL6063
• Cabo padrão: 22 AWG, 210 mm
• Opções principais: aquecimento multi-estágio, versões com ventilador, múltiplas saídas de cabo, conectores, placas de fixação, saídas trifásicas
