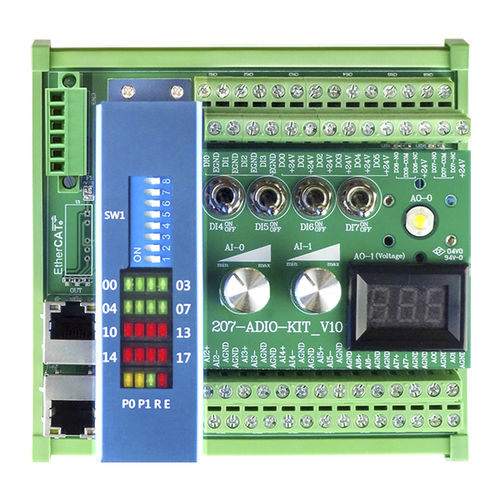

Módulo E/S digital 207-ADIO-KIT

EthernetserialEtherCAT

O 207-ADIO-KIT é um módulo escravo de entrada analógica (AI) de 8 canais, saída analógica (AO) de 2 canais, entrada digital (DI) de 8 canais e saída digital (DO) de 8 canais com o bloco de terminais plugáveis. Com o controle EtherCAT®, ele levará à rápida ethernet e interface serial full-duplex. A velocidade de transmissão é de até 100 Mbps. O escravo digital pode conectar diferentes escravos em série com cabo CAT5 UTP/STP cabo ethernet. 207-ADIO-KIT também suporta TwinCAT com ESI File, e Object Dictionary (OD) de PDO e SDO 207-ADIO-KIT passou no certificado RSI-ECAT. Clique em mim para obter o relatório de teste da versão em inglês. Clique em mim para o relatório de teste da versão japonesa. Características ● 8 Ch. Entrada analógica / 2 Ch. Módulo escravo de saída analógica ● 8 Ch. Entrada Digital / 8 Ch., Módulo escravo de Saída Digital ● Max. Taxa de transferência de 100Mbps ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Obrigação de fazer o teste Al/O & Dl/O com comutador e interruptor rotativo ● Montagem em trilho DIN (L-122 x L-124 x A-104 mm) EtherCAT Interface SerialFast Ethernet, Full-Duplex Relógio Distribuído1ms Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão100 Mbps Tensão de isolamento de E/S3750Vrms Conversor AD Resolução efetiva16 bits Tempo de conversão~ 125µs Gama de entradaFim único: ±10/±5/±2.5/±1.25V; Diferencial: ±10/±5/±2.5/±1.25V Corrente de entrada0~20mA Número de entradas8-canal AI Conversor DA Resolução efectiva12 bits Faixa de saída±10V Modo de funcionamentoRampas e Ruído, Valor Simples, Valor Acoplado Simples, Padrão Número de saídas2-canais AO Controle de DI/O Tipos de entradaNPN Impedância de entrada5.6KΩ/0.5W Corrente de entrada±5mA(Max) Tipo de saídaNPN coletor aberto Transístores Darlington
