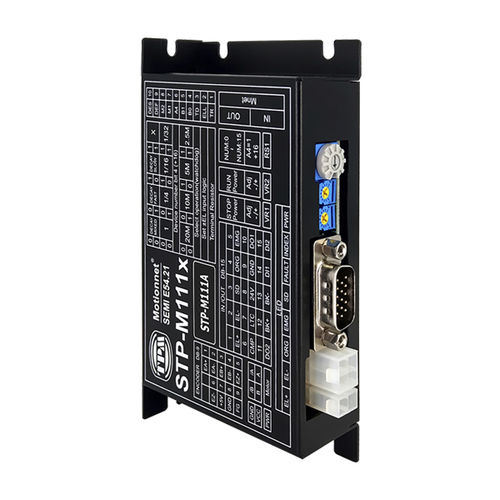

Controlador de movimento de 1 eixo STP-M series

EthernetRS-485integrado

A série STP-M111A é um módulo Controlador de Movimento de 1 eixo. É um Motionnet® Microstep Drive bifásico ultra compacto e integrado, com passo micro de 1/32. Características ● Max. Taxa de transferência de 20Mbps ● Controle de micro-passos de 1 eixo ● M111A: Atual 2.0A ● Sistema de condução de corrente bi-polar ● 1/32 Micro-Step ● Feedback do codificador ● Dimensão: L-68 x L-125 x A-29mm Motionnet® Controlador de comunicaçãoMotionnet® controlador de movimento escravo ASIC Interface serialHalf duplex RS-485 com isolamento do transformador Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão2.5Mbps, 5Mbps, 10Mbps e 20Mbps Multi eixos driveMax. 32 jogos/anel Entrada de codificadores incrementais±EA, ±EB Entrada do sinal de índice do codificador±EZ Sinal de entrada E/SPEL, MEL, ORG, SD e EMG Sinal de saída de E/SCMP Controlo de posiçãoModo incremental / Modo absoluto; Intervalo de dados: 28 bits Homing modeORG, EZ, SD, Limit & totalmente 13 tipos Biblioteca de SoftwareMotion (DLL) para Windows XP/XPe/7 Dirija Tensão de entrada18VDC a 36VDC Sistema de acionamento modelo 2-fase, bipolar de corrente Consumo de corrente1,5W típico (60mA/24VDC) sem carga Temperatura ambienteEm uso: 0 ~ 50°C; Em armazém: -20 ~ 70°C HumidityIn use: 35 ~ 85% (Não-condensação); Em armazém: 10 ~ 90% (Não-condensação) Resistência da vibração 0.5G Configuração atualSelecionado usando uma resistência variável (0,2 a 2A/fase) Micro passo1, 1/4, 1/16, 1/32, seleccionado através de 2 interruptores LED displayEL+, EL-, ORG, EMG, SD, FAULT, PWR Funções de proteçãoConectar à resistência de sentido de corrente para ponte A.B = 2A Interface de comunicaçãoMotionnet® Modo decadênciaMixado, rápido, lento
