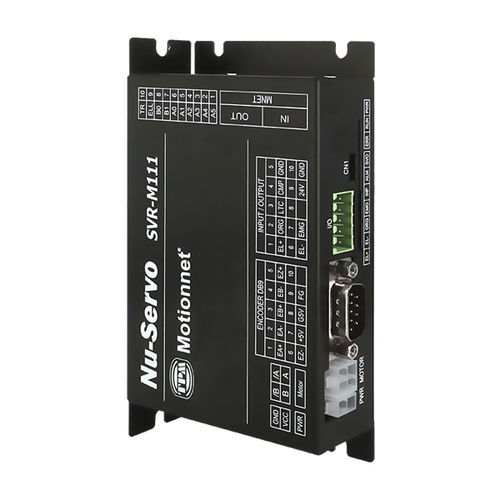

Servoconversor em malha fechada SVR-M series

CCbifásicoEthernet

Características ● Max. Taxa de transferência de 20Mbps ● 1-eixo Close-Loop Control ● M111: Atual 2.8A ● Sistema de condução de corrente bi-polar ● Resolução: 500~50.000 pulso/revolução ● Feedback do codificador ● DIP switch para definição de endereço ● Dimensões: C-74 x L-140 x A-31 mm Motionnet® Interface SerialFast Ethernet, Full-Duplex Relógio Distribuído0.5 / 1 / 2 / 4ms Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão100 Mbps Tipo de comunicaçãoDC Modo de suporteCSP, PP, Home Motorista Tensão de entrada24VDC Sistema de acionamento modelo 2-fase, bipolar de corrente Consumo de corrente3,1W típico (130mA/24VDC) sem carga Temperatura ambienteEm uso: 0~50°C(Sem condensação) Em armazém: 10~90% (Não-condensação) HumidityIn use: 35~85%(Sem condensação) Em armazém: 10~90%(Não-condensação) Resolução500~50000 pulso/revolução configurada por software Entrada de codificadores incrementais±EA, ±EB Índice do codificador Entrada de sinal±EZ Sinal de entrada E/SPEL, MEL, ORG, e EMG Controle de posiçãoModo incremental / Absoluto Intervalo de dados: 32 bits Homing modeORG, EZ, Limit & total 31 tipos Resistência da vibração 0.5G Indicador LEDPWR, RUN, EPR, PEL, MEL, ORG, ALM, EMG Configuração atualCorrente: 2.8A Selecionado: configurado por software
