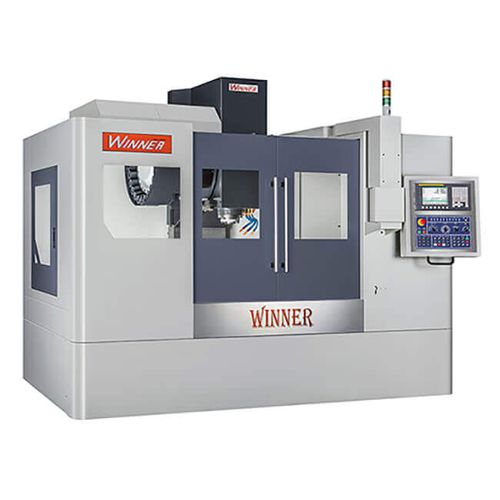

Os eixos X/Y adoptam vias lineares resistentes para a máquina do tipo E, mas a caixa do eixo Z foi retificada com precisão por artesanato; não só para garantir o movimento suave nos eixos X-Y, mas também para não perder qualquer consideração de rigidez durante a maquinação do eixo Z e o movimento da sua cabeça de trabalho.
Uma haste central guia o contrapeso. Garante a ausência de efeito de vibração para o avanço de alta velocidade do eixo Z e a precisão de corte.
A elevada rigidez (fuso de esferas) proporciona uma transmissão fiável para o processamento a alta velocidade.
A rigidez estrutural superior permite obter precisão e desempenho duradouro em aplicações de corte pesado.
Mesa
Tamanho da mesa - mm - 1000x560 - 1150x560
Ranhuras em T - mm - 18x5x100 - 18x5x100
Deslocação
Ponta do fuso até à superfície da mesa - mm - 120~680 - 120~660
Eixo
Transmissão do fuso - - Tipo de correia - Tipo de correia
Alimentação
MOTOR X-Y-Z (Fanuc) - kw - 1.8/1.8/2.5 - 2.5/2.5/2.5
Motor X-Y-Z (Mitsubishi) - kw - 2/2/3 - 2/2/3
X-Y-Z Taxa de avanço de corte - m/min - 10 - 10
Sistema ATC
Tipo de ATC. - - Tipo de braço - Tipo de braço
Diâmetro máx. da ferramenta - Ø(mm) - Ø100 - Ø100
Comprimento máx. da ferramenta - mm - 200 - 300
Tipo de carril
Tipo de carril - - - Caixas de 3 eixos - Caixas de 3 eixos
Dimensões e outros
Consumo de energia - KVA - 15 - 15
Pressão de ar necessária - kfg/CM² - 6-8 - 6-8
---
