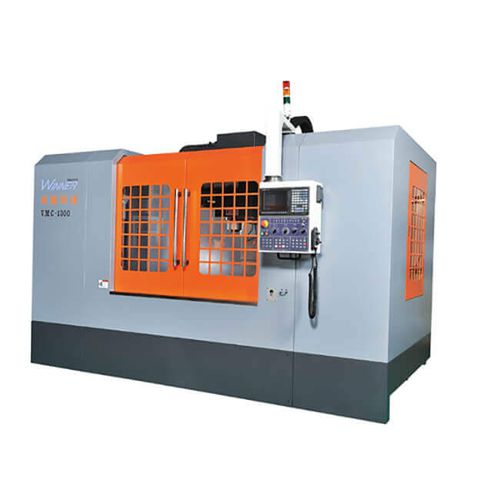

Os eixos X/Y adoptam vias lineares resistentes para a máquina do tipo E, mas a caixa do eixo Z foi retificada com precisão por artesanato; não só para garantir o movimento suave nos eixos X-Y, mas também para não perder qualquer consideração de rigidez durante a maquinação do eixo Z e o movimento da sua cabeça de trabalho.
Uma haste central guia o contrapeso. Garante a ausência de efeito de vibração para o avanço de alta velocidade do eixo Z e a precisão de corte.
A elevada rigidez (fuso de esferas) proporciona uma transmissão fiável para o processamento a alta velocidade.
A rigidez estrutural superior permite obter precisão e desempenho duradouro em aplicações de corte pesado.
Mesa
Tamanho da mesa - mm - 1970x1000 - 2050x1000
Ranhuras em T - mm - 18x7x120 - 18x7x150
Carga máxima da mesa - kg - 3000 - 3000
Deslocação
X/Y/Z - curso do eixo - mm - 1800/900/800 - 1900/900/800
Nariz do fuso à superfície da mesa - mm - 100~900 - 100~900
Eixo
Transmissão do fuso - - Tipo de correia - Tipo de correia
Cone do fuso - - BT-50 - BT-50
Velocidade do fuso - rpm - 6000 - 6000
Motor do fuso - kw - 22/26 - 22/26
Alimentação
MOTOR X-Y-Z (Fanuc) - kw - 7/7/7 - 7/7/7
Motor X-Y-Z (Mitsubishi) - kw - 4.5/4.5/4.5 - 4.5/4.5/4.5
X-Y-Z Curso rápido - m/min - 15/15/15 - 15/15/15
X-Y-Z Taxa de avanço de corte - m/min - 8 - 8
Sistema ATC
Tipo de ATC. - - Tipo de braço - Tipo de braço
Capacidade do carregador - pcs - 24T - 24T
Diâmetro máx. da ferramenta - Ø(mm) - Ø125 - Ø125
Comprimento máx. da ferramenta - mm - 300 - 300
Peso máximo da ferramenta - kgs - 15 - 15
Tipo de carril
Tipo de carril - - - Série E:Z-boxway;X-Y linearways/Y-axis 4 guideways
Dimensões e outros
Consumo de energia - KVA - 30 - 30
Pressão de ar necessária - kfg/CM² - 6-8 - 6-8
Ocupação do solo - cm - 580x510x370 - 610x520x370
Peso da máquina - kg - 20000 - 20000
---
