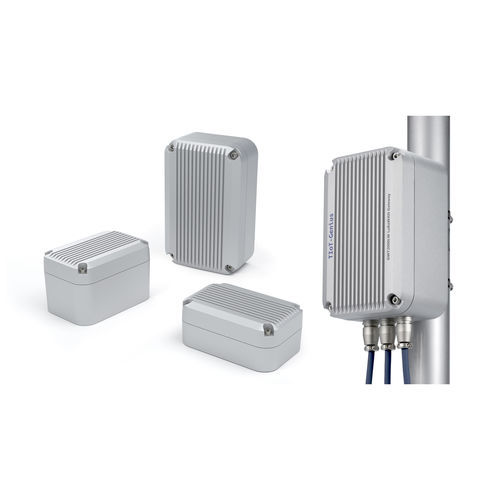

Quadro elétrico de distribuição DWH series

para trilho DINde paredeem alumínio

Visão geral do produto

• Caixa de alumínio fundido sob pressão de alto desempenho IP68 protegida contra imersão por até 24 horas a 1 m de profundidade.
• A blindagem EMC é alcançada pelos lados internos não acabados da tampa superior e da base, bem como pela junta de silicone condutiva.
• Adequado para Pontos de Acesso, Equipamentos de Transmissão Óptica, PCs Industriais à Prova de Choque e outros.
• 4 tamanhos disponíveis em prata metálica.
• Classe de proteção: IP68 (24 horas/1 m de profundidade)
• Temperatura de operação: -40°C ~ +105°C

Cronograma de lançamento

• Final de dezembro de 2025: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• Fevereiro de 2026: DWH10-15-6S

Número do produto / Dimensões
Número do produto | Dimensões externas (L x A x P, mm) | Dimensões internas (l x a x p, mm) | Peso (g) | Data de lançamento
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Fevereiro de 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Final de dezembro de 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Final de dezembro de 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Final de dezembro de 2025
Peças opcionais

• Placa de montagem para DW・DWH - Série DWMP
• Suporte de montagem na parede para DW・DWH - Série DWF
• Suporte de montagem na parede para DW・DWH - DWMB-1N
• Suporte de montagem em poste de alumínio para série DW・DWH
• Cinta de montagem em poste de aço inoxidável - Série SNB
• Cinto de montagem em poste - Série PKB
• Parafusos de montagem para DW・DWH - SMS4-8
• Trilho DIN para DW･DWH - Série FDR
• Prensa-cabo blindado EMC - Série AGE
• Prensa-cabo resistente ao calor - Série AGH
• Prensa-cabo metálico IP68 - Série AGM
• Prensa-cabo metálico IP67 de baixo custo - Série RMC
• Ventilação protetora de aço inoxidável - PMF-12M
• Ventilação protetora - Série PMF

Produtos similares

• Caixa de alumínio fundido sob pressão IP68 - Série DW
• Caixa de alumínio fundido sob pressão blindada EMC IP67 - Série HQ
• Caixa de alumínio fundido sob pressão IP67 - Série BDN
• Caixa de alumínio com flange IP68 - Série AW
• Caixa de alumínio com dissipador de calor IP68 - Série AWN
• Caixa de alumínio fundido sob pressão IP65 - Série AL
• Caixa blindada EMC de alumínio com dissipador de calor com flange - Série EXHFE
• Caixa blindada EMC de alumínio com dissipador de calor - Série EXHE
• Caixa de alumínio com dissipador de calor - Série EXH

Vistas 3D

• Vista 3D - DWH10-15-6S
• Vista 3D - com suporte de montagem na parede
• Vista de montagem do suporte de montagem em poste
• Vista explodida

Características / Especificações técnicas

• Material: Alumínio fundido sob pressão
• Acabamento: Prata metálica
• Classe de proteção: IP68 (24 horas a 1 m de profundidade)
• Blindagem EMC: Lados internos não acabados e junta de silicone condutiva
• Temperatura de operação: -40°C a +105°C
• Tamanhos disponíveis: 4 (ver tabela acima)
• Peso: 875g a 1865g dependendo do modelo
• Adequado para: Pontos de Acesso, Equipamentos de Transmissão Óptica, PCs Industriais à Prova de Choque, etc.
