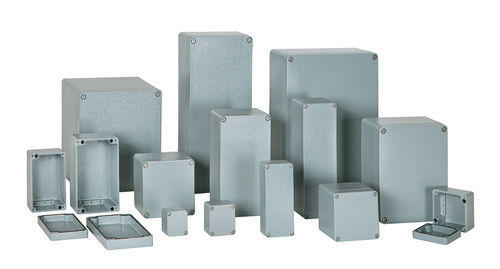

Quadro elétrico de distribuição AL series

sob medidade paredeem alumínio

Visão geral
Disponível sob encomenda (BTO). Caixa em alumínio fundido com classe de protecção IP65, concebida para aplicações elétricas e eletrónicas. 35 tamanhos padrão disponíveis; dissipação de calor, resistência ao calor e resistência a óleos superiores às caixas em plástico. Encomenda mínima: 1 peça. O prazo de entrega está indicado na tabela de dimensões do produto.

Características

• Material: Alumínio fundido (resistente a impactos)
• Classe de protecção: IP65
• Dissipação de calor, resistência ao calor e aos óleos superiores às caixas de plástico
• Parafusos de tampa autofurantes retidos que encaixam em furos pré-perfurados para fixação segura
• Cor: Cinzento (semelhante a RAL7001)
• Temperatura de funcionamento e intervalo de torque recomendado indicados por modelo na tabela
• Sob encomenda (BTO) — encomenda mínima: 1 peça

N.º do produto / Dimensões
N.º do produto | L (mm) × A (mm) × P (mm) | Torque recomendado (N·m) | Prazo | Peso (g)
AL050503 | 46 × 31.5 × 51 | 0.8 ～ 1 | 2 months | 82 g
AL060603 | 64 × 34 × 58 | 0.8 ～ 1 | 2 months | 140 g
AL060605 | 64 × 46 × 58 | 0.8 ～ 1 | 2 months | 162 g
AL061003 | 64 × 34 × 98 | 0.8 ～ 1 | 2 months | 204 g
AL061005 | 64 × 46 × 98 | 0.8 ～ 1 | 2 months | 239 g
AL061503 | 64 × 34 × 150 | 0.8 ～ 1 | 2 months | 267 g
AL061505 | 64 × 46 × 150 | 0.8 ～ 1 | 2 months | 314 g
AL080806 | 80 × 57.5 × 75 | 0.8 ～ 1 | 2 months | 304 g
AL080807 | 80 × 70 × 75 | 0.8 ～ 1 | 2 months | 347 g
AL081306 | 80 × 58 × 125 | 0.8 ～ 1 | 2 months | 431 g
AL081307 | 80 × 71 × 125 | 0.8 ～ 1 | 2 months | 488 g
AL081806 | 80 × 57 × 175 | 0.8 ～ 1 | 2 months | 522 g
AL081807 | 80 × 70 × 175 | 0.8 ～ 1 | 2 months | 612 g
AL082506 | 80 × 57 × 250 | 0.8 ～ 1 | 2 months | 814 g
AL082507 | 80 × 70 × 250 | 0.8 ～ 1 | 2 months | 854 g
AL101008 | 100 × 80 × 100 | 0.8 ～ 1 | 2 months | 561 g
AL101608 | 100 × 80 × 160 | 0.8 ～ 1 | 2 months | 767 g
AL121208 | 120 × 80 × 122 | 1.0 | 2 months | 910 g
AL122208 | 120 × 80 × 220 | 1.0 | 2 months | 1280 g
AL122209 | 120 × 90 × 220 | 1.0 | 2 months | 1400 g
... (linhas adicionais da série AL disponíveis na tabela de produto com dimensões por modelo, torque recomendado, prazo e peso)
