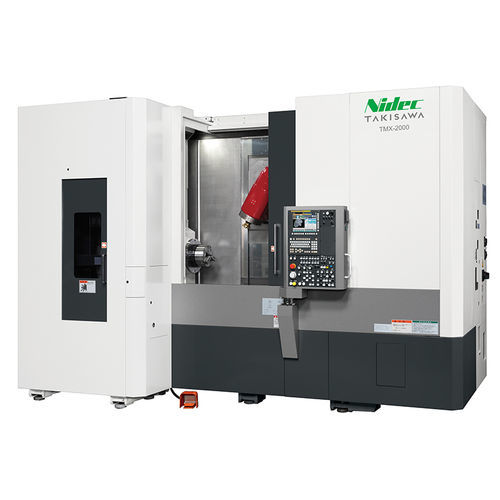

Centro de torneamento e fresamento CNC TMX-2000

de 5 eixoscom programação por aprendizagem (teach-in)de alta precisão

Visão geral

O TMX-2000 é uma máquina CNC multitarefa de torno-fresadora projetada com grandes percursos de eixos para processar peças maiores e mais complexas em uma única fixação. Com eixo C fixo e fuso-ferramenta indexável (eixo B), combina operações de fresamento, usinagem de faces e torneamento sem repositamento da peça.

Principais características

• Grandes percursos de eixos: X 640 mm / Y 230 mm / Z 690 mm possibilitando fresamento e furação de faces em uma única fixação com eixo C fixo.
• Indexação do fuso-ferramenta (eixo B): amplia a área usinável; indexação de alta precisão ±130° em incrementos de 1° para consolidar vários processos com uma única ferramenta.
• Torneamento de alta precisão: a ferramenta de torneamento é posicionada e travada no fuso-ferramenta por acoplamento de indexação de precisão; suporta ferramentas multifuncionais para usinagem externa.
• Programação interativa integrada (TiwaP-1): criação de programas, simulação 3D e execução sem conhecimento de G-code; reconhecimento automático do fuso de usinagem e da ordem dos processos.

Especificações técnicas

• Stock do fuso direito: Nenhum
• Platina móvel (tipo servo NC): Standard (incluído)
• Tamanho do mandril: 8 polegadas
• Tipo de torreta: Fuso-ferramenta com ATC
• Diâmetro máx. de torneamento: Ø500 mm
• Comprimento máx. de torneamento: 610 mm
• Capacidade de barra (fuso esquerdo): Ø65 mm
• Capacidade de barra (fuso direito): Nenhum
• Faixa de giro do eixo B: 230° (±115°)
• Velocidade do fuso esquerdo: 5000 min⁻¹
• Velocidade do fuso direito: Nenhum
• Velocidade do fuso-ferramenta: 12000 min⁻¹
• Capacidade do magazine ATC: 40 [OP. 80]
• Taxa de avanço rápido (m/min): X: 40 / Z: 40 / Y: 40 / A: 20
• Motor fuso esquerdo (kW) (30 min/cont.): 15 / 11
• Motor fuso direito (kW): Nenhum
• Motor fuso-ferramenta (kW) (S3 25%/cont.): 11 / 7.5
• Altura da máquina: 2783 mm
• Área de piso requerida: 4150 × 2923 mm
• Peso da máquina: 13.700 kg

Aplicações

• Componentes que exigem combinação de torneamento e fresamento (automotivo, hidráulico, aeroespacial)
• Eixos complexos, flanges e faces de extremidade de alta precisão
• Produção de pequenas séries e prototipagem que exigem processos em uma única fixação

Software

O software integrado TiwaP-1 apoia a criação de programas, simulação 3D e execução automatizada para reduzir o tempo de setup e simplificar a operação pelo operador.
