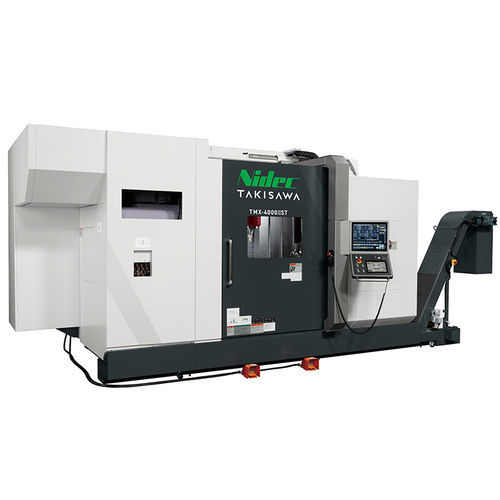

Centro de torneamento e fresamento CNC TMX-4000

universalcom torrede alta precisão

O TMX‑4000 é um centro multitarefa de torneamento‑fresagem que combina um fuso de ferramenta de alta potência com fusos esquerdo e direito de alta precisão, permitindo usinagens complexas em uma única fixação de peças grandes (fresamento, furação de face e torneamento). Os percursos e a rigidez suportam corte pesado mantendo precisão de indexação e posicionamento.

Destaques

• Configuração multitarefa: fuso de ferramenta com ATC mais fusos esquerdo/direito para operações one‑chucking.
• O eixo B utiliza motor de acionamento direto para rotação e freio de diafragma para fixação, oferecendo alta velocidade e alta precisão (precisão mínima de indexação 0,0001°).
• Fuso de ferramenta equipado com trocador automático de ferramentas (ATC) para flexibilidade; velocidade do fuso até 12 000 min⁻¹.
• Projetado para corte de alta carga mantendo indexação e posicionamento precisos.

Operação & software

• Painel de operação multi‑monitor (15" touch padrão; opções: 19" e sub‑tela 10,4" swipable) para exibição e operação intuitivas.
• iHMI (Human–Machine Interface): operação orientada ao fluxo de trabalho "Planning", "Machining" e "Improvement"; inclui prevenção de falhas, prevenção de colisões e programação conversacional (PANEL iH Pro); suporte à criação de programas de usinagem.
• TiwaP‑1 da Takisawa (opcional): sistema de programação interativa com criação de programas, simulação 3D (resultado de corte / trajetória de ferramenta) e execução otimizada do fuso/eixo C sem necessidade de conhecimento de G‑code.

Mídias relacionadas

• Vídeo de introdução TMX‑4000
• Talk About "TMX‑4000"
• Furação U de grande diâmetro (SUS304)
• Corte de alta alimentação/alta velocidade (SUS304)

Especificações técnicas

• Modelo: TMX‑4000
• Tamanho do mandril: 10 + 10 inch (variantes existentes)
• Tipo de torreta: fuso de ferramenta com ATC
• Diâmetro máximo de torneamento: Ø500 mm
• Comprimento máximo de torneamento: 1500 mm (varia conforme o tipo de mandril)
• Capacidade de barra (fuso esquerdo): Ø80 mm (depende do tipo de mandril/cilindro)
• Faixa de oscilação do eixo B: 230° (±115°)
• Velocidade fuso esquerdo: 4 000 min⁻¹
• Velocidade fuso direito: 4 000 min⁻¹ (pode não existir em algumas variantes)
• Velocidade fuso de ferramenta: 12 000 min⁻¹
• Capacidade ATC: 40 ferramentas (opções: 80, 120)
• Velocidades de avanço rápido: X1: 40 m/min · Z1: 40 m/min · Y1: 40 m/min · A: 30 m/min
• Motor fuso esquerdo (S2 30 min / contínuo): 26 / 22 kW
• Motor fuso direito (S2 15 min / contínuo): 22 / 15 kW (se aplicável)
• Motor fuso de ferramenta (S3/S6 25%/contínuo): Alto: 22 / 15 kW
• Altura da máquina: 3 160 mm
• Área de instalação necessária (inclui transportador de cavacos lateral, painel de operação e magazine ATC): T40: 6 950 × 4 478 mm
• Peso da máquina: aprox. 17 000 kg
