Centro de usinagem de 3 eixos MAC-V40
verticalBT 4020 ferramentas

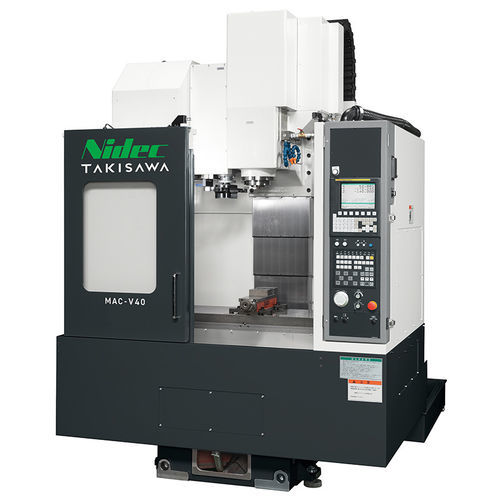

Centro de usinagem de 3 eixos - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 ferramentas
Centro de usinagem de 3 eixos - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
30 ferramentas, 20 ferramentas
Função adicional
de fresagem, de corte
Aplicações
para a indústria automóvel, para a indústria dos moldes, para produção de peças pequenas
Outras características
de alto desempenho, de alta precisão, de alta produtividade, de alta rigidez, de alta velocidade
Curso X

650 mm
(25,59 in)

Curso Y

410 mm
(16,14 in)

Curso Z

460 mm
(18,11 in)

Velocidade de rotação

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Potência

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso total

4.800 kg
(10.582,19 lb)

Comprimento total

1.900 mm
(74,8 in)

Largura total

2.595 mm
(102,2 in)

Altura total

2.593 mm
(102,1 in)

Descrição

Visão geral
  • O MAC-V40 é um centro de usinagem vertical #40 da Takisawa, projetado para maior rigidez, permitindo usinagens em alta velocidade e com grande remoção de material em peças pequenas e médias, mantendo alta precisão e desempenho custo-benefício.


Principais características
  • Projeto orientado para alta rigidez visando melhorar a rigidez da máquina
  • Melhorias na rigidez possibilitam usinagens em alta velocidade e grande remoção em peças pequenas e médias, aumentando confiabilidade e custo-benefício
  • Combina capacidade de corte em alta velocidade e remoção pesada com alta precisão


Deslocamentos
  • X: 650 mm
  • Y: 410 mm
  • Z: 460 mm


Principais especificações da máquina
  • Deslocamento eixo X (mesa longitudinal): 650 mm
  • Deslocamento eixo Y (sela transversal): 410 mm
  • Deslocamento eixo Z (cabeçote do fuso vertical): 460 mm
  • Área de trabalho da mesa: 900 × 410 mm
  • Capacidade máxima de carga da mesa: 300 kg
  • Velocidade do fuso: 6000 min-1 [opção: 8000]
  • Tipo de castelo / Capacidade de ferramentas: BT40 / 20 (opção: 30)
  • Motor do fuso: 11 / 7,5 kW
  • Potência elétrica: 18,5 kVA
  • Altura da máquina: 2593 mm
  • Espaço de piso necessário: 1900 × 2595 mm
  • Peso da máquina: 4800 kg


Aplicações e opções
  • Adequado para usinagem de peças pequenas e médias em automotivo, máquinas gerais, moldes e matrizes e produção de componentes de precisão
  • Opções disponíveis: fuso 8000 min-1, carrossel de 30 ferramentas e outras configurações conforme necessidade
