Centro de usinagem de 3 eixos MAC-Y520
verticalBT 4030 ferramentas

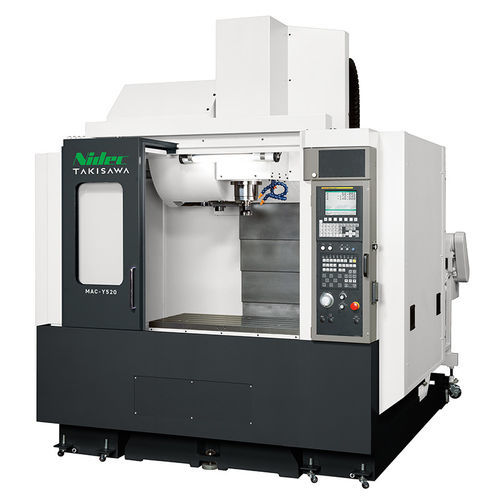

Centro de usinagem de 3 eixos - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 ferramentas
Centro de usinagem de 3 eixos - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
30 ferramentas
Função adicional
de fresagem
Aplicações
para peças de grandes dimensões
Outras características
com trocador de ferramentas
Curso X

850 mm
(33,46 in)

Curso Y

520 mm
(20,47 in)

Curso Z

610 mm
(24,02 in)

Velocidade de rotação

MÁX: 12.000 rpm
(75.398 rad.min-1)

MÍN: 8.000 rpm
(50.265 rad.min-1)

Potência

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Capacidade máx. da mesa

800 kg
(1.764 lb)

Peso total

6.500 kg
(14.330,05 lb)

Comprimento total

2.400 mm
(94,5 in)

Largura total

2.870 mm
(113 in)

Altura total

2.807 mm
(110,5 in)

Descrição

O MAC-Y520 é um centro de usinagem vertical #40 que oferece curso de classe #50 para usinar peças maiores, mantendo a compatibilidade com ferramentas #40.

Principais características
  • Compatível com as ferramentas existentes #40 e centros de furação (BT40), permitindo o reaproveitamento do parque de ferramentas.
  • Deslocamentos X/Y/Z alargados que possibilitam operações múltiplas em peças maiores, como carcaças e estruturas.
  • Desempenho de curso classe #50 numa plataforma com castelo de ferramenta #40 para ampliar a capacidade de peça sem alterar o padrão de ferramenta.

Percursos
  • X: 850 mm
  • Y: 520 mm
  • Z: 610 mm

Especificações técnicas
  • Área de trabalho da mesa: 1000 × 520 mm
  • Capacidade máxima de carga da mesa: 800 kg
  • Velocidade do fuso: 8.000 min⁻¹ (opção: 12.000)
  • Tipo de castelo / capacidade do magazine: BT40 / 30 ferramentas
  • Motor do fuso: 11 / 7,5 kW
  • Potência elétrica: 18,8 kVA
  • Altura da máquina: 2.807 mm
  • Área de piso requerida: 2.400 × 2.870 mm
  • Peso da máquina: 6.500 kg
