Contator de potência HVC50 series
de alta potênciaeletromagnéticoeletromecânico

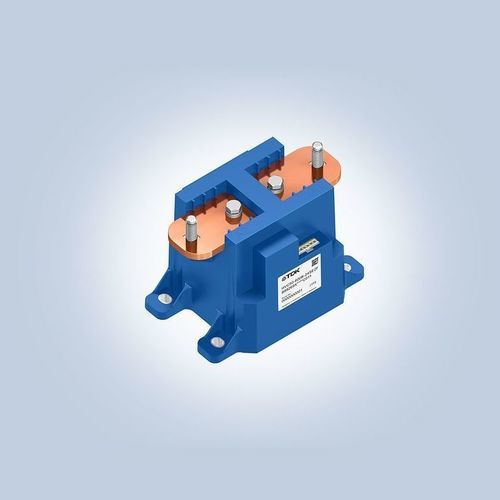

Contator de potência - HVC50 series - TDK Electronics Europe - de alta potência / eletromagnético / eletromecânico
Contator de potência - HVC50 series - TDK Electronics Europe - de alta potência / eletromagnético / eletromecânico
Guardar nos favoritos
Comparar

Características

Função
de potência, de alta potência
Tecnologia
eletromagnético, eletromecânico
Especificação elétrica
CC, de alta tensão, de alta corrente
Aplicações
industrial, para veículo elétrico, de bateria, para aplicações de alta tensão
Outras características
auxiliar, IEC, bidirecional, para caixas de controle de alta tensão
Corrente primária

MÁX: 1.000 A

MÍN: 0 A

Tensão de carga

MÁX: 1.500 V

MÍN: 0 V

Descrição

Visão geral
A TDK Corporation apresenta o HVC50, um contator CC de alta tensão projetado para conectar ou desconectar baterias de íon-lítio até 1500 V em aplicações de tração, sistemas de armazenamento de energia (ESS) e sistemas de carregamento megawatt (MCS). O HVC50 permite desconexão rápida em corrente contínua, dispõe de terminais principais bidirecionais e incorpora recursos para extinção segura do arco, facilitando a integração em ambientes industriais e veiculares exigentes.

Principais aplicações
  • Sistemas de baterias para tração
  • Sistemas de armazenamento de energia (ESS)
  • Sistemas de carregamento megawatt (MCS)

Principais características e benefícios
  • Corte máximo: 1000 A (DC) a 1500 V (DC)
  • Operação contínua: até 750 A (DC) a 1500 V (DC)
  • Terminais principais bidirecionais (sem polaridade requerida)
  • Contato auxiliar em espelho para feedback de comutação (IEC 60947-4-1)
  • Projeto de bobina dupla para operação a 12 V ou 24 V
  • Terminação da bobina protegida com diodo TVS
  • Compatível com RoHS

Dados chave
Tipo | Código de encomenda | Tensão da bobina [V] | Corrente contínua [A] | Sobrecorrente temporária (1 min) [A]
HVC50-400B-12MCE2 | Sob consulta | 12 | 400 | 650
HVC50-400B-24MCE2 | Sob consulta | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Especificações técnicas
  • Capacidade nominal de tensão DC: até 1500 V
  • Desconexão em evento único: até 1500 V e até 1000 A (DC) em menos de 30 ms
  • Classificação de corrente contínua: até 750 A (DC)
  • Terminais principais bidirecionais (sem polaridade requerida)
  • Câmara de arco cerâmica, design preenchido com gás para extinção de arco rápida e segura
  • Contato espelho integrado conforme IEC 60947-4-1 para feedback de comutação
  • Operação com bobina dupla para tensões de 12 V ou 24 V
  • Potência de fechamento: 50 W; potência da bobina em regime: 6 W (uma bobina pode ser desligada após ~200 ms para reduzir a potência em regime)
  • Terminação da bobina protegida com diodo TVS
  • Peso: 1,7 kg
  • Dimensões: 97.8 x 140 x 94.2 mm
  • Certificações: CE, UKCA, UL
  • Compatível RoHS
