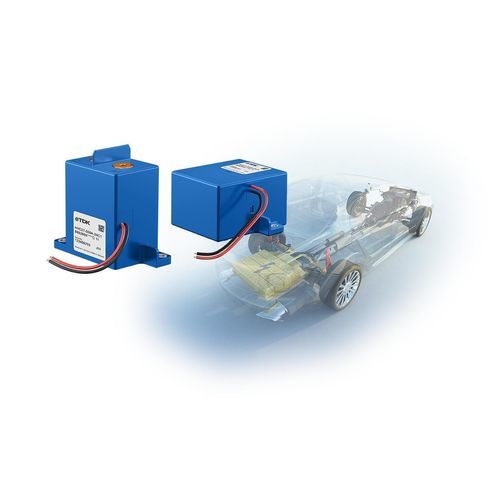

Contator de segurança HVC

de alta potênciaeletromagnéticoeletromecânico

Visão geral
A série TDK HVC (High‑Voltage Contactor) foi projetada para desconexão de segurança em CC de alta tensão e alta corrente, especialmente para sistemas de baterias de íon‑lítio. Os dispositivos utilizam uma câmara de arco cerâmica preenchida com gás baseada na tecnologia de tubos de gás, proporcionando desconexão rápida e repetível em aplicações industriais, automotivas e de armazenamento de energia.

Declaração chave
Contatores preenchidos com gás para desconexão de segurança até 1500 V DC e 750 A DC.

Portfólio de produtos (tabela resumida)
Série: HVC43 | HVC45 | HVC27 | HVC50
Corrente até [A DC]: 250 | 300 | 500 | 750
Tensão até [V DC]: 1000 | 1000 | 1000 | 1500
Construção: Bobina única | Bobina única | Bobina única ou dupla | Bobina dupla
Projeto bidirecional: ✔ | ✔ | ✔ | ✔
Contactos auxiliares: Com e sem contacto mecânico | Contacto mecânico (em desenvolvimento) | Contacto com sensor Hall (opcional) | Contacto mecânico
Tamanho [mm] (l x w x h): 74.5 x 40.4 x 78.0 (s/ CA); 74.5 x 40.5 x 78.0 (com CA) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Peso [g]: ~300 | ~390 | ~500 | ~1600

Função
O projeto HVC utiliza uma armadura móvel dentro de uma câmara cerâmica hermeticamente selada e preenchida com gás. Um eletroímã move a armadura para abrir o contacto e interromper a corrente contínua elevada. Durante a abertura pode formar‑se um arco; a câmara de arco preenchida com gás e a sua geometria minimizam a duração do arco e o aquecimento dos contactos, garantindo uma interrupção fiável.

Características

• Comutação rápida e precisa: A câmara de arco cerâmica preenchida com gás proporciona tempos de extinção curtos (tip. ~1,2 ms rutura limpa), reduzindo o aquecimento dos contactos e EMI comparado a contactores típicos.
• Vantagens operacionais: Menor aquecimento dos contactos, menor probabilidade de bloqueio, redução de EMI.
• Deteção de bloqueio sem contacto — Hall: Feedback com sensor Hall opcional disponível como NC ou NO; >1 milhão de ciclos de comutação; resistente ao tack‑welding; tecnologia ProFET oferece robustez em curto‑circuito; o sensor Hall deteta apenas o pólo do imã indicador e resiste a campos parasitas laterais.
• Deteção mecânica de bloqueio: Contacto auxiliar mecânico ligado ao contacto principal (contacto espelho), normalmente fechado (NC), conforme IEC60947‑4‑1 e IEC60947‑5‑1 quando aplicável.
• Bobina única vs bobina dupla: Bobina única: sem corrente adicional na manobra; potência operacional ≈6 W (0,5 A @ 12 V). Bobina dupla: potência de manobra ≈38 W (3,2 A @ 12 V) por 80–120 ms, potência de manutenção ≈4,2 W (0,35 A @ 12 V), hot‑restart <1 s; bobina dupla aumenta vida útil >50 % em testes.
• Contactos bipolares: O design bipolar permite ligação independentemente da polaridade — útil para montagem e para carga/descarga sem segundo contactor.
• Confiabilidade & certificações: Projetado para >1 milhão de operações mecânicas onde aplicável; CE (Diretiva de Baixa Tensão 2014/35/EC); UL 60947‑4‑1 (File No: E491412); unidades certificadas ISO 9001, IATF 16949, ISO 14001; testes AEC‑Q200 referenciados; até 1200 V DC e capacidade de corrente contínua até 750 A dependendo do modelo.

Aplicações (selecionadas)

• Carregadores CC
• Veículos elétricos e comerciais
• Sistemas de armazenamento de energia (ESS)
• Caixas de derivação de baterias

Documentação & dados do produto
Folhas de dados específicas por modelo estão disponíveis para cada modelo HVC e incluem tensões nominais de bobina, tensões máximas de operação, correntes contínuas, tipo de bobina, opções de contacto auxiliar e códigos de encomenda.

Especificações técnicas

• Designação da série: HVC series
• Faixa de tensão de operação (exemplos): até 1000 V DC (HVC43 / HVC45 / HVC27), até 1500 V DC (HVC50)
• Corrente contínua nominal (exemplos): 250 A, 300 A, 500 A, 750 A (dependendo do modelo)
• Tempo de extinção make/break (tip.): ~1,2 ms (ruptura limpa)
• Tipos de construção: bobina única, bobina dupla (dependendo do modelo)
• Contacto auxiliar: opções mecânicas, feedback por sensor Hall (opcional)
• Comutação bidirecional: sim (contactos bipolares)
• Tamanhos típicos (l x w x h mm): ver tabela de portfólio acima
• Pesos típicos (g): ~300 a ~1600 dependendo do modelo
• Normas & testes: referências IEC/UL/AEC‑Q200 conforme aplicável
