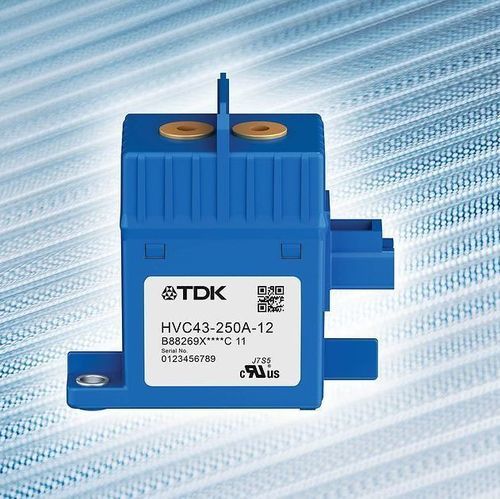

Contator eletromecânico HVC43 series

CCde alta corrente2 polos

Visão geral do produto
A série HVC43 (B88269X3**0C011) da TDK Corporation é uma linha de contactores DC de alta tensão bipolares que oferece correntes contínuas de 150 A DC, 200 A DC e 250 A DC e tensões de operação até 1000 V DC. As bobinas estão disponíveis em 12 V DC ou 24 V DC com consumo de 6 W. Os dispositivos medem 78 x 40,4 x 74,5 mm (C x L x A) e pesam 300 g, aproximadamente 30% menores e mais leves do que os tipos anteriores HVC200/HVC300/HVC500 (projetados para até 1200 V DC e 500 A DC). Cada contactor integra uma câmara de arco cerâmica hermeticamente selada e preenchida com gás para interrupção rápida de correntes DC elevadas, adequada para desligamento rápido de correntes de baterias de íon-lítio em veículos, estações de carregamento e sistemas de armazenamento de energia.

Principais áreas de aplicação

• Desligamento rápido de correntes contínuas elevadas de baterias de íon-lítio em veículos
• Estações de carregamento (infraestrutura VE)
• Sistemas de armazenamento de energia (ESS)

Principais características

• Projeto bipolar DC para interrupção bidirecional
• Capacidade de comutação até 1000 V DC e 250 A DC
• Câmaras de arco cerâmicas hermeticamente seladas e preenchidas com gás para extinção rápida
• Dimensões compactas (78 x 40,4 x 74,5 mm) e baixo peso (300 g)
• Opções de bobina: 12 V DC ou 24 V DC, consumo 6 W

Características

• HVC43-150A-12 | Corrente contínua: 150 A DC | Tensão bobina: 12 V DC | Código de encomenda: B88269X3230C011
• HVC43-150A-24 | Corrente contínua: 150 A DC | Tensão bobina: 24 V DC | Código de encomenda: B88269X3330C011
• HVC43-200A-12 | Corrente contínua: 200 A DC | Tensão bobina: 12 V DC | Código de encomenda: B88269X3220C011
• HVC43-200A-24 | Corrente contínua: 200 A DC | Tensão bobina: 24 V DC | Código de encomenda: B88269X3340C011
• HVC43-250A-12 | Corrente contínua: 250 A DC | Tensão bobina: 12 V DC | Código de encomenda: B88269X3210C011
• HVC43-250A-24 | Corrente contínua: 250 A DC | Tensão bobina: 24 V DC | Código de encomenda: B88269X3350C011

Especificações técnicas

• Série / modelo: HVC43 series
• Códigos de encomenda: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Intervalo de corrente contínua: 150 A DC, 200 A DC, 250 A DC
• Tensão máxima de operação: até 1000 V DC
• Tensões de bobina disponíveis: 12 V DC, 24 V DC
• Consumo da bobina: 6 W
• Design: contactor DC bipolar
• Câmara de arco: cerâmica hermeticamente selada e preenchida com gás
• Dimensões (C x L x A): 78 x 40,4 x 74,5 mm
• Peso: 300 g
• Tamanho/peso relativo: aprox. 30% menor e mais leve que a família HVC200/HVC300/HVC500
• Aplicações principais: desconexões de baterias de veículos, estações de carregamento, sistemas de armazenamento de energia
