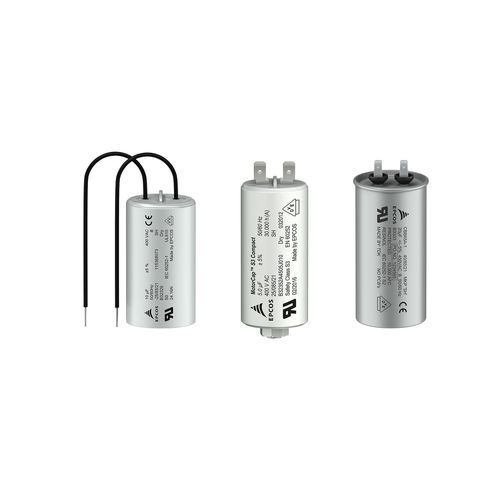

Capacitor de filme B3232 series

de filme de polipropilenocilíndricoCA

Visão geral
Capacitores de filme AC para aplicações de partida (motor-start) e funcionamento (motor-run) de motores. Classes de segurança S0, S2 e S3 conforme IEC 60252-1 com aprovações UL, VDE, TÜV, CQC, ISI e JIS. Tensões nominais de 250 V AC até 480 V AC, dependendo do tipo. Temperatura máxima de operação até +100 °C para as séries especificadas.

Características

• Gama completa cobrindo as classes de segurança S0, S2 e S3
• Projetos compatíveis com IEC 60252-1 e variantes UL 810
• Temperatura de operação até +100 °C
• Opções de vida útil até classe A (30 000 h) para tipos selecionados

Benefícios para o cliente
Economia

• Menor ocupação de espaço graças à tecnologia de filme de polipropileno fino
• Maior densidade de empacotamento para economia de espaço em conjuntos
• Menos substituições devido a opções de vida útil estendidas

Elétrico

• Longa vida útil baseada em filme de polipropileno avançado
• Dieletricidade auto-regenerativa para confiabilidade sob tensão AC

Mecânico

• Desenhos compactos em invólucro metálico ou plástico
• Múltiplas opções de terminais: Fast-on, fio isolado, cabo twin-core
• Opções de fixação incluindo clip ou parafuso M8

Meio ambiente

• Sem Pb, compatível com RoHS
• Produção em locais responsáveis ambientalmente

Folhas de dados (seleção)
Tensão nominal (V AC) | Classe de segurança IEC 60252-1 | Aprovação | Reconhecimento UL 810 | Vida útil (h) | Tipo
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Aplicações (exemplos)

• Eletrodomésticos: máquinas de lavar, secadores, refrigeradores
• Compressores, bombas, ventiladores e acionamentos de motores

Especificações técnicas

• Classes de segurança: S0, S2, S3 (conforme IEC 60252-1)
• Tensões nominais: 250 V AC, 400 V AC, 450 V AC, até 480 V AC (dependendo do tipo)
• Temperatura máxima de operação: até +100 °C (IEC 60252-1)
• Aprovações: UL, VDE, TÜV, CQC, ISI, JIS, CE (dependendo do tipo)
• Vida útil: até classe A (30 000 h) para tipos selecionados; outras classes 3 000 h, 10 000 h, 30 000 h
• Construção: invólucro de alumínio, invólucro plástico, com parafuso, com clip de travamento, topo em resina
• Terminais: Fast-on, fio de cobre isolado, cabo twin-core
• Fixação: clip, M8 e outras opções
• Elétrico: filme de polipropileno, dielétrico auto-regenerativo
• Meio ambiente: sem chumbo (compatível RoHS)
