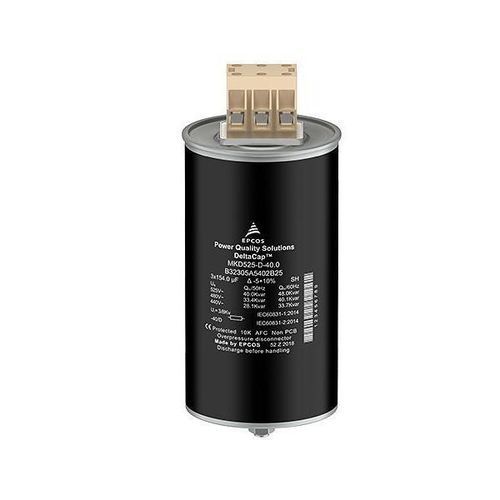

Capacitor de filme de polipropileno metalizado DeltaCap™ X

cilíndricocom parafusoindustrial

Visão geral do produto
Baseados na tecnologia de polipropileno metalizado (MKP) com enrolamentos empilhados, os condensadores DeltaCap™ X Black Premium foram desenvolvidos para correção do fator de potência (PFC) em baixa tensão em ambientes industriais severos. O invólucro cilíndrico compacto em alumínio preto com pino proporciona saída seletiva e ampla faixa de tensão nominal para aplicações trifásicas.

Aplicações

• Bancos de PFC automáticos
• Compensação fixa (ex.: compensação de motores)
• PFC dinâmico
• Sistemas PFC sintonizados e dessintonizados

Características

• Design compacto em invólucro cilíndrico de alumínio preto com pino, otimizado para painéis
• Tecnologia MKP com enrolamentos empilhados
• Redução do tempo de montagem e conexão
• Faixa de tensão nominal: 440 … 850 V AC
• Faixa de potência: 20 … 44 kvar (50 Hz)

Benefícios para o cliente
Custos

• Redução de custos do sistema graças a maior densidade de empacotamento e menor espaço no painel

Elétrico

• Projetado para instalações trifásicas
• Vida útil muito longa: até 300.000 h na classe de temperatura -40/55
• Alta capacidade de suportar correntes de inrush (até 500 · I_R)

Mecânico e manutenção

• Redução dos custos de montagem; instalação e conexão fáceis
• Volume compacto para layouts de painéis densos
• Isento de manutenção em operação normal (exceto verificações periódicas recomendadas)
• Posições de montagem: vertical ou horizontal

Segurança

• Dieletrico autorreparador
• Disjuntor por sobrepressão
• Terminal isolado (IP20)
• Resistor de descarga cerâmico pré-montado

Variantes representativas de produto (excerto)
Tipo | Tensão nominal (V AC) | Número de fases | Capacitância (µF)
MKD440-D-30.0-X | 440 | 3 | 165
MKD440-D-28.1-X | 440 | 3 | 154
MKD440-D-25.0-X | 440 | 3 | 137
MKD440-D-20.0-X | 440 | 3 | 110
MKD480-D-33.0-X | 480 | 3 | 152
MKD480-D-30.0-X | 480 | 3 | 138
MKD480-D-28.0-X | 480 | 3 | 129
MKD480-D-25.0-X | 480 | 3 | 115
MKD525-D-37.0-X | 525 | 3 | 143
MKD525-D-33.0-X | 525 | 3 | 127
MKD525-D-28.0-X | 525 | 3 | 108
MKD525-D-25.0-X | 525 | 3 | 96
MKD525-D-20.0-X | 525 | 3 | 77
MKD850-D-35.0-X | 850 | 3 | 51

Características técnicas / especificações

• Tecnologia: polipropileno metalizado (MKP) com enrolamentos empilhados
• Tensão nominal: 440 V AC a 850 V AC (tensões típicas listadas acima)
• Potência (50 Hz): faixa típica do produto 20 … 44 kvar
• Número de fases: 3 (variantes trifásicas)
• Faixa de capacitância (exemplos): ~51 µF até ~165 µF dependendo do tipo
• Classe de temperatura / vida útil: até 300.000 h em -40/55
• Suportabilidade de corrente de inrush: até 500 · I_R
• Proteção / segurança: dielétrico autorreparador, disjuntor por sobrepressão, terminal isolado (IP20), resistor de descarga cerâmico pré-montado
• Mecânica: invólucro cilíndrico compacto em alumínio preto com pino, adequado para montagem vertical ou horizontal
• Manutenção: isento de manutenção (exceto verificações periódicas recomendadas)
