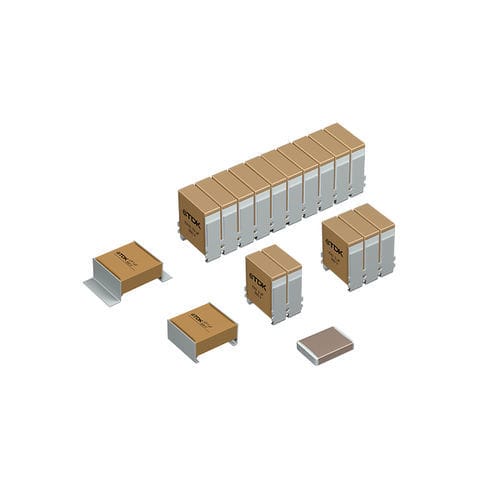

Capacitor cerâmico LP, SP series

módulobaixa resistência de série equivalentede circuito amortecedor

Visão geral
Os condensadores CeraLink oferecem uma solução compacta e de alta densidade de capacitância para eletrónica de potência exigente em altas frequências e temperaturas, quando o espaço, correntes elevadas e comutação rápida são críticos.

Resumo
Os CeraLink utilizam cerâmica PLZT compatível com RoHS (lead lanthanum zirconium titanate) combinada com eletrodos internos de cobre. Apresentam um pico de capacitância na tensão de operação especificada (comportamento de polarização positiva) e são otimizados para semicondutores wide bandgap (SiC / GaN) de comutação rápida, oferecendo alta densidade de capacitância e elevada capacidade de corrente em pacotes SMD compactos.

Benefícios chave

• Aumento da capacitância com bias DC entre 0 V e Vop (comportamento de polarização positiva) e melhor densidade de capacitância no ponto de operação (Vop & Top).
• Capazes de suportar correntes de ripple extremamente altas.
• Alta fiabilidade com qualificação baseada em AEC-Q200.
• Compatível com RoHS.
• Eletrodos internos de cobre reduzem perdas em HF e permitem rápidas taxas de variação de tensão com Imax elevado.
• Baixo auto-aquecimento e boas propriedades de autorregulação térmica para desempenho estável.
• Montagem em superfície com perfis de reflow MLCC standard.

Em altas frequências

• Intervalo de frequência ótimo: 100 kHz a 1 MHz.
• ESR mínima devido a eletrodos de cobre de baixa perda e backend adequado para HF.
• Baixas perdas permitindo relações dV/dt muito elevadas.
• Adequado a conversores de comutação rápida com elevadas exigências transitórias.

Em altas temperaturas

• Temperatura de operação até +150 °C (adequado para SiC / GaN).
• Baixas perdas; a ESR diminui tipicamente com a temperatura.
• Correntes de fuga ultra baixas devido à seleção de materiais.
• Sem runaway térmico nas condições especificadas.

Aplicações
Os CeraLink são soluções muito compactas para snubbers, filtros, condensadores voadores e DC-links. Ao contrário dos condensadores cerâmicos convencionais, CeraLink atinge a sua capacitância máxima no ponto de operação especificado (comportamento de polarização positiva), que pode aumentar proporcionalmente com a componente de ripple — ideal para estágios de potência SiC e GaN.

Casos de uso típicos

• Automóvel: aplicações de alta tensão em xEV, inversores auxiliares (compressor/bomba/aquecedor HV), OBC, conversores DC/DC.
• Indústria: inversores, sistemas de armazenamento de energia, conversores de potência, inversores solares, UPS e fontes isoladas.
• Módulos de potência: integração como condensadores snubber ou capacitância DC-link em módulos inversores para melhorar a eficiência e reduzir tamanho/custo do sistema.

Portfólio
O portfólio oferece abordagens LP (low profile), FA (flex assembly) e 2220 (otimizado para densidade de capacitância) baseadas em PLZT com eletrodos internos de cobre. Dispositivos projetados para -40 °C a +150 °C e disponíveis em múltiplas classes de tensão (ex.: 500 V / 700 V / 900 V); terminações: SMD standard, SMD soft e lead-frame / eletrodos externos prateados para LP/FA.

Requisitos especiais (tabela comparativa)
Design | MLCC classe I | MLCC classe II | CeraLink
Condensador de ressonância, C estável | ✔ | x | x
T >125 °C | ✔ | Oferta limitada (X8R / custom) | ✔
V >630 V | ✔ | Oferta limitada | ✔
Aplicação AC | ✔ | ✔ | x

Comportamento da capacitância / notas de desempenho
CeraLink apresenta um pico de capacitância na tensão de operação e curvas C–V características. A sua combinação de alta capacidade de corrente e densidade de capacitância pode reduzir o número de componentes em comparação com MLCCs, possibilitando miniaturização do sistema e ganhos de custo/desempenho.

Características / especificações técnicas

• Material: cerâmica PLZT com eletrodos internos de cobre; eletrodos externos prateados / lead-frame de cobre prateado para LP e FA.
• Intervalo de temperatura de operação: -40 °C a +150 °C.
• Classes de tensão (exemplos): dispositivos exemplificados a 350 V; portfólio inclui 500 V, 700 V, 900 V (alguns designs suportam picos ≈1300 V).
• Séries: CeraLink LP (low profile), FA (flex assembly), 2220 (SMD otimizado para densidade de capacitância).
• Exemplos representativos de capacitância: 2220 – 0,47 µF @ 350 V; 2220 – 0,056 µF @ 900 V; série FA gama ~0,5 µF a 10 µF conforme classe de tensão; exemplos LP 0,5 µF @ 700 V e 1 µF @ 500 V (consultar fichas técnicas).
• Correntes operacionais típicas (exemplos a 105 °C RMS): consultar fichas técnicas (ex.: 2,3–5 A para algumas 2220; 7–38 A para variantes FA).
• Região de frequência ótima: ~100 kHz – 1 MHz; ESR mínima e baixas perdas HF graças aos eletrodos de cobre.
• Qualificação: baseada em AEC-Q200.
• Soldagem / montagem: SMD com perfis de reflow MLCC standard; terminações: SMD standard, SMD soft, SMD com lead-frame (LP/FA).
• Conformidade: compatível RoHS.
