Refletômetro TDR G1-TDR

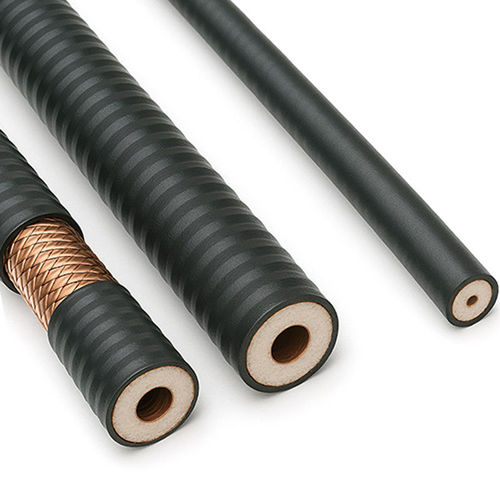

A utilização da técnica TDR (Time Domain Reflectometry) para a monitorização de deslizamentos de terras é relativamente recente, mas já tem inúmeros exemplos de aplicação. Baseia-se na deformação de cabos coaxiais cimentados no solo afetado pelo movimento. A deformação do cabo provoca o esmagamento do dielétrico nele contido, causando uma alteração da impedância. A unidade de controlo da medição envia um impulso elétrico ao longo do cabo, monitorizando o sinal de retorno. A distância da rutura ao medidor é proporcional ao tempo que o sinal demora a viajar para trás e para a frente depois de ter sido refletido. Estão disponíveis cabos TDR de diferentes diâmetros. Estão equipados com um vedante na parte distal e um conetor (para ligação à superfície) na direção da unidade de leitura.
